Det korte svaret: velg karbonfiberfylt PEEK-rør når ekstra stivhet og dimensjonsstabilitet rettferdiggjør dets avveininger
PEEK-rør er hule halvfabrikata som brukes som levert eller maskinert til deler som foringer, hylser, tetninger, ventilkomponenter og isolasjonslegemer. Karbonfiber tilsettes når ufylt PEEK ikke gir nok stivhet, dimensjonskontroll eller motstand mot deformasjon under mekanisk og termisk belastning.
Det gjør ikke karbonfylt materiale til det automatiske premiumvalget. Det kan være mindre tilgivende enn virgin PEEK, vanskeligere for skjærende verktøy og elektrisk annerledes. Den riktige avgjørelsen avhenger av belastningsretning, temperatur, kjemisk eksponering, parringsoverflater, elektriske krav og mengden lager du forventer å fjerne. GuangZhou Ideal-tilbudKarbonfiberfylte PEEK-rørmed justerbart karbonfiberinnhold fra 10% til 40%; selskapet identifiserer 30 % som det vanligste forholdet.
Rør, rør og rør kan beskrive samme halvfabrikata - men dimensjoner må oppgis entydig
I polymerlagerkataloger brukes "PEEK-rør", "PEEK-rør" og "PEEK-rør" ofte om hverandre. Kjøpere bør ikke anta at disse vilkårene følger konvensjoner for metallrør. En leverandør kan beskrive et tykkvegget maskineringsemne i stedet for en trykkklassifisert linje beregnet på å føre væske som installert.
Kjøpstegningen, ikke substantivet, skal kontrollere bestillingen. Hvis trykkservice er involvert, etablerer ikke halvfabrikata lagerdimensjoner alene trykkevne. Den ferdige geometrien, skjøtene, temperaturen, media, lasthistorikk og gjeldende designstandard trenger alle separat teknisk gjennomgang.
Definer OD, ID, veggtykkelse, lengde og bearbeidingstillegg på en dimensjonert tegning
Oppgi utvendig diameter, innvendig diameter og lengde, og identifiser deretter om hver verdi er nominell, som produsert eller nødvendig etter maskinering. Inkluder konsentrisitet, retthet, rundhet, overflatefinish og endetilstand der de påvirker den ferdige delen. En generell pluss-eller-minus diametertoleranse kontrollerer ikke boring-til-OD-konsentrisitet.
La det være nok bearbeidingsgodtgjørelse til å rydde opp i huden og korrigere forventet forvrengning, men ikke så mye at materialkostnadene og bearbeidingstiden stiger unødvendig. Tynne ferdige vegger trenger spesiell oppmerksomhet: Chucktrykk, skjærevarme og restspenning kan flytte en boring etter at den forlater maskinen.
Behandle publiserte størrelsesområder og ±0,02 mm toleranse som påstander for å klargjøre, ikke garantier for hver ID/OD-kombinasjon

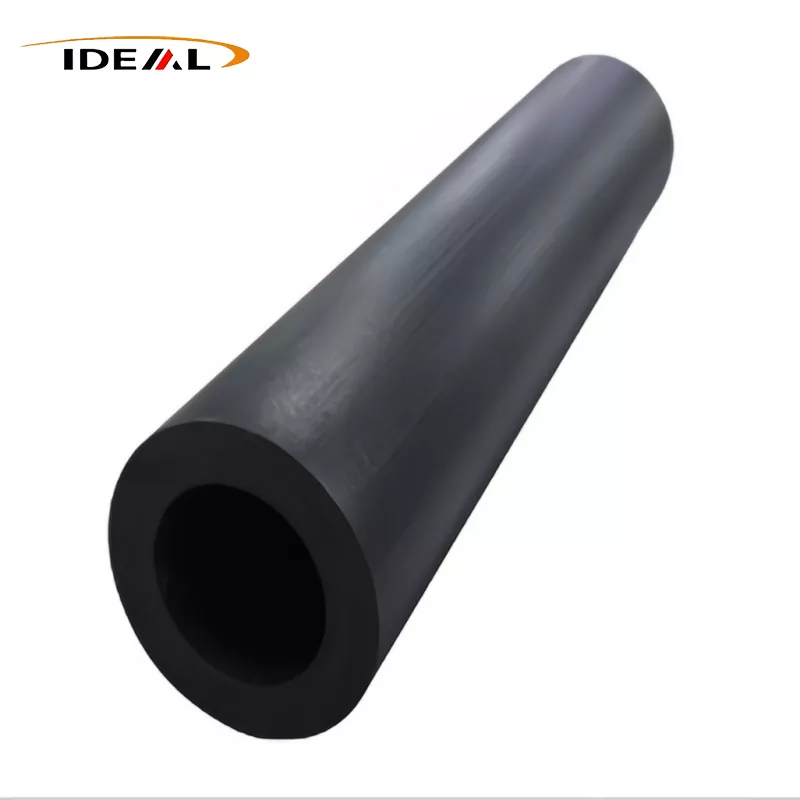

GuangZhou Ideals produktside viser svart materiale, nominell ID på Φ20–458 mm, OD på Φ15–404 mm, lengder på 1000 mm og 3000 mm, og en oppgitt toleranse på ±0,02 mm. Disse områdene bør ikke leses som en matrise med fritt utskiftbare dimensjoner; et gyldig rør må ha en OD større enn ID-en.
Før du legger inn en bestilling, spør hvilke ID/OD-kombinasjoner som er tilgjengelige og hvilken funksjon toleransen dekker. Bekreft også måletemperatur, inspeksjonsmetode, prøvetakingsplan, retthetskriterier og om toleransen gjelder lager eller maskinert overflate. Depubliserte PEEK-rørstørrelser og toleranseinformasjoner et nyttig utgangspunkt for tilbudsforespørsel, ikke en erstatning for en akseptert tegning.
Hva karbonfiber endrer i PEEK – og hva det ikke automatisk forbedrer
Karbonfibre begrenser bevegelsen i PEEK-matrisen. I en passende grad og orientering, som generelt øker stivheten, reduserer dimensjonsendringer under belastning og forbedrer stabiliteten når temperaturen endres. Disse effektene kan hjelpe en maskinert hylse med å holde geometrien eller redusere kryp der jomfruelig PEEK ville beveget seg for mye.
Forsterkningen introduserer også retningsbestemthet. Produksjonsrute og materialflyt kan justere fibrene, så aksiale og gjennomgående veggegenskaper kan variere. Karbonfiber forbedrer ikke automatisk alle slitasjegrensesnitt, bevarer elektrisk isolasjon eller øker motstanden mot alle kjemikalier. Det kan også redusere duktiliteten og gjøre kantene mer utsatt for flising under aggressiv bearbeiding eller montering.
Sammenlign jomfruelige, karbonfiberfylte og andre modifiserte PEEK-kvaliteter på stivhet, slitasje, elektrisk oppførsel, kjemisk eksponering og bearbeidbarhet
| Beslutningsfaktor | Virgin PEEK | Karbonfiberfylt PEEK | Andre modifiserte PEEK-karakterer |
|---|---|---|---|
| Stivhet og dimensjonsstabilitet | Nyttig der seighet og ufylt materialadferd prioriteres | Vanligvis foretrukket når avbøyning, kryp eller termisk bevegelse styrer designet | Glassfylte eller andre forsterkede kvaliteter kan tilby en annen balanse mellom stivhet og elektrisk oppførsel |
| Slitasje | Ytelsen avhenger sterkt av belastning, hastighet, temperatur og overflate | Kan forbedre enkelte slitasjeforhold, men eksponerte fibre kan påvirke paringsoverflaten | Lagerkvaliteter kan være å foretrekke der friksjon og slitasje er hovedkravene |
| Elektrisk oppførsel | Normalt velges der det kreves isolasjon | Kan ha lavere resistivitet, men karbonprosenten alene definerer ikke en elektrisk klasse | Formuleringer kan skreddersys for isolasjon, statisk kontroll eller ledningsevne; verifisere faktiske data |
| Maskinering | Generelt mindre slipende på verktøy | Karbonfiber øker verktøyslitasjen og kan bidra til kantbrudd | Verktøyets respons avhenger av fyllpakken |
For maskinering av karbonfiberfylte PEEK-rør, bruk skarpt, passende verktøy og kontrollert arbeidshold. Se boringsfinish, varmeutvikling og fiberutbrudd i stedet for å stole bare på en utvendig diameteravlesning. Hvis kjemisk eksponering er kritisk, vurder den fullstendige karakteren mot faktisk væske, konsentrasjon, temperatur, trykk og eksponeringstid.
Et «30 % karbonfiber PEEK-rør»-etikett er ikke en fullstendig materialspesifikasjon
Prosentandelen forteller deg fyllstofflasting, men ikke nok til å godkjenne et materiale. Du trenger fortsatt harpiks- og sammensatt kvalitet, produksjonsrute, fiberform, kvalitetskontroller og egenskapsdata for det leverte lageret. Avklar om oppgitt prosent er definert etter vekt eller annet grunnlag.
Spør også om røret kommer fra ett produksjonsparti og om leverandøren kan gi partitilknyttede inspeksjonsjournaler. En prototype som maskinerer rent beviser ikke at senere lager vil oppføre seg identisk hvis sammensetningen, prosessen eller fiberorienteringen endres. Godkjenn den nøyaktige karakteren og lagerformen, ikke en generisk "30% CF PEEK"-beskrivelse.
Leverandørdata skal samsvare med faktisk karakter, testmetode, fiberorientering og serviceforhold
Databladverdier er kun nyttige når de representerer materialet du vil motta. Kontroller prøvens orientering, kondisjonering, testtemperatur og testmetode. Sprøytestøpte kupongdata kan ikke forutsi oppførselen til et tykkvegget rør maskinert på tvers av en annen fiberretning.
For høytemperaturapplikasjoner, sammenligne egenskaper ved brukstemperatur i stedet for å bruke romtemperaturverdier. For kjemisk service, ta hensyn til samtidig stress og varme. Hvis trange dimensjoner betyr noe, be om mål på den medfølgende geometrien og avtal hvordan delene skal kondisjoneres før inspeksjon.
Valider volum og overflateresistivitet før du behandler karbonfiberfylt PEEK som ledende eller statisk dissiperende
Karbonfiber kan senke PEEKs elektriske resistivitet, men ledningsevnen følger ikke direkte av fyllstoffprosenten. Fiberfordeling, kontakt mellom fibre, orientering, veggtykkelse og bearbeiding påvirker resultatet. Et materiale beskrevet som karbonforsterket kan fortsatt gå glipp av det nødvendige motstandsområdet ditt.
Sett nødvendig volumresistivitet eller overflateresistivitetsområde på tegningen eller materialspesifikasjonen, sammen med testmetoden og kondisjoneringskravene. Hvis ladningsspredning er sikkerhetskritisk, test representativt rørmateriale eller ferdige komponenter. Ikke bytt ut elektriske målinger med et sertifikat for karboninnhold.
RFQ-sjekkliste: bekrefte karbonfiberinnhold, geometri, toleranser, overflatefinish, inspeksjonsregistreringer, samsvarsdokumenter, mengde, ledetid og landlevering
- Materiale:nøyaktig PEEK-grad, karbonfiberprosent og hvordan den prosentandelen er definert.
- Geometri:OD, ID, veggtilstand, lengde, slutttilstand og maskineringsgodtgjørelse.
- Kontroller:krav til dimensjonstoleranser, konsentrisitet, retthet, rundhet og overflatefinish.
- Ytelse:driftstemperatur, belastninger, kjemikalier, slitasjegrensesnitt og nødvendig elektrisk oppførsel.
- Bevis:gjeldende testdata, sporbarhet av partier, inspeksjonsrapport og nødvendige samsvarsdokumenter.
- Kommersielle vilkår:prototype og produksjonsmengder, ledetid, emballasje, Incoterms og landlevering til den amerikanske destinasjonen.
- Godkjennelse:godkjent tegningsrevisjon, inspeksjonsmetode og prosedyre for håndtering av avvikende varelager.
