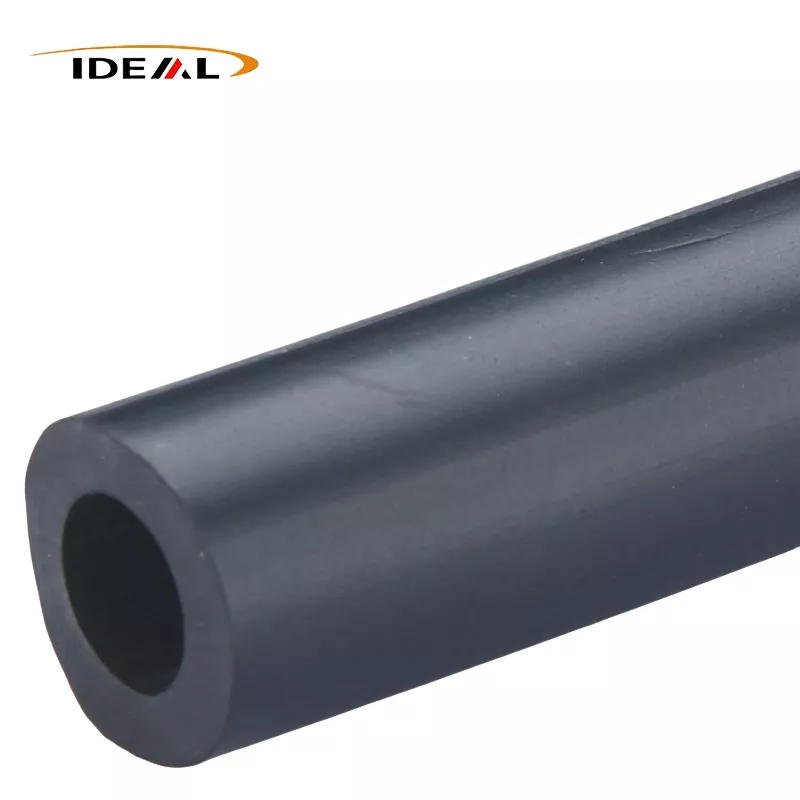

Karbonfiberforsterkede PEEK-rører et praktisk valg når et standard PEEK-rør trenger mer stivhet, dimensjonsstabilitet, belastningskapasitet eller statisk kontroll. Ideal Plastic produserer svarte karbonfiberfylte PEEK-rør med karbonfiberinnhold fra 10 % til 40 %, LCF- og SCF-alternativer, angitte innvendige og utvendige diameterområder, lengder på 1 000 mm eller 3 000 mm, og toleranser ned til ±0,02 mm.
Riktig karakter velges ikke av karbonprosent alene. Fiberlengde, vegggeometri, driftstemperatur, slitasjeforhold, elektriske krav og de ferdige dimensjonene påvirker alle spesifikasjonen. Start med lasttilfelle og tegning, be deretter om tilbud mot et definert material- og kontrollkrav.
Når karbonfiberfylte PEEK-rør er det riktige valget
Pure PEEK gir allerede en nyttig kombinasjon av temperaturevne, kjemisk motstand, slitasjeoppførsel og dimensjonsstabilitet. Tilsetning av karbonfiber endrer balansen mot stivhet og laststøtte. Det betyr noe i et rør som brukes som en lagerhylse, isolasjons- eller styrekomponent, konstruksjonspassasje, rulle eller transmisjonsdel, eller annen halvferdig profil som må holde formen under spenning.
Karbonfiber er vanligvis verdt å vurdere når et rent PEEK-rør bøyer seg for mye, utvider seg utover tilpasningsvinduet eller slites raskere enn applikasjonen tillater. Det kan også hjelpe i statisk sensitive systemer. Ideell plast angir volumresistivitet så lav som1 × 10³ Ω·cmfor sitt karbonfiberfylte PEEK-materialeområde, men den nødvendige elektriske ytelsen bør bekreftes for nøyaktig karakter, fiberinnhold, geometri og testmetode.
Ikke behandle et karbonfylt rør som en automatisk erstatning for hver PEEK-del. Karbonfiber kan påvirke bearbeidbarhet, overflateutseende, anisotropi og elektrisk oppførsel. Hvis røret må forbli svært isolerende, hvis en veldig jevn kontaktflate er kritisk, eller hvis delen utsettes for en kjemisk blanding som ikke dekkes av eksisterende data, be om en karakterspesifikk gjennomgang før du bestiller.
Velg karbonfiberinnhold og fiberkvalitet for lastekassen
Hvilke 10 % til 40 % karbonfiberendringer i PEEK
Ideal Plastic tilbyr justerbart karbonfiberinnhold fra 10 % til 40 %. Generelt sett forskyver en økning av fyllstoffnivået kompositten mot større stivhet og laststøtte, samtidig som materialvalget blir mer følsomt for prosesseringsretningen og den omkringliggende designen. Den høyeste prosentandelen er ikke automatisk den beste verdien: den kan være unødvendig for et lett belastet rør og kan komplisere maskinering eller overflatekrav.
Spesifiser resultatet du trenger i stedet for bare å be om «karbonfylt PEEK». Nyttige innganger inkluderer radiell belastning, aksial belastning, ikke-støttet spennvidde, temperaturområde, glidehastighet, sammenkoblingsmateriale, driftssyklus, kjemiske medier og om røret må spre statisk ladning. Ideal Plastic oppgir stivhetsverdier i området 8 til 12 GPa for sitt karbonfiberforsterkede PEEK-tilbud. Behandle dette området som veiledning på produktnivå, ikke en erstatning for et karakterspesifikt datablad eller designvalidering.
LCF-, SCF- og CF30 PEEK-røralternativer
Fiberkvalitet påvirker mer enn etiketten. LCF betyr lang karbonfiber; SCF betyr kort karbonfiber. Lengre fibre kan være nyttige der armeringseffektivitet og stivhet er prioritert, mens kortfiberforbindelser kan være mer egnet for konvensjonell bearbeiding og detaljerte maskinerte profiler. Det faktiske resultatet avhenger av fiberorientering, støpe- eller ekstruderingsforhold, veggtykkelse og maskinering.
"CF30" identifiserer vanligvis en PEEK-forbindelse med omtrent 30 % karbonfiber, men betegnelsen bør bekreftes med leverandøren. Spør om det oppgitte CF30 PEEK-røret er LCF eller SCF, hvilken toleranse som gjelder etter maskinering, og hvilke egenskapsdata som tilhører den eksakte blandingen. Dette forhindrer en vanlig kjøpsfeil: å sammenligne to materialer etter karbonprosent mens man overser forskjellige fiberformer og produksjonsruter.
Bekreft rør, rør, profil og maskinbearbeidede dimensjoner før du bestiller
Spesifiser OD, ID, Veggtykkelse, Lengde, Toleranse og Overflatefinish
"PEEK pipe" og "PEEK tube" brukes ofte om hverandre i leverandørsøk, men tilbudet trenger fortsatt en presis dimensjonsdefinisjon. Oppgi utvendig diameter (OD), innvendig diameter (ID), veggtykkelse eller dens beregning, kuttelengde, mengde, toleranse, slutttilstand og krav til overflatefinish. Oppgi om dimensjonene leveres ekstrudert, kuttet eller maskinert.
Ideal Plastic viser 1000 mm og 3000 mm standardlengder og en oppgitt toleranse på ±0,02 mm for sine karbonfiberforsterkede PEEK-rør. Bekreft hvilke dimensjoner toleransen dekker. En stram OD-toleranse betyr ikke automatisk at ID, konsentrisitet, retthet eller enderetthet har samme toleranse.
Bruk en tegningsbasert dimensjonsgjennomgang for å forhindre tilpasningsfeil
Send en tegning når røret passer over en aksel, inn i et hus eller inn i en tetnings- eller lagerenhet. Merk de kritiske funksjonene i stedet for å stole på en katalogbeskrivelse. Anmeldelsen skal dekke:
- OD- og ID-grenser, inkludert nødvendig veggtykkelse;
- konsentrisitet, retthet og tillatt ovalitet der monteringen avhenger av dem;
- kuttelengde, enderetthet, faser, spor, hull eller andre maskinerte detaljer;
- materialkvalitet, LCF- eller SCF-konstruksjon og karbonfiberprosent;
- inspeksjonsmetode, prøvetakingsplan, emballasje og dokumentasjon.
For tilpassede PEEK-rørdimensjoner i karbonfiber er en tegningsgjennomgang vanligvis mer nyttig enn å bare spørre om nærmeste nominelle størrelse. Det eksponerer tilpasningsrisikoer før produksjon og gir leverandøren et klart grunnlag for verktøy, maskinering og inspeksjon.
Publisert ytelsesdata og grensene for sammenligning
Ideal Plastic oppgir en varmeavbøyningstemperatur over 315 °C og kontinuerlig brukstemperatur opp til 260 °C for sin karbonfiberforsterkede PEEK-produktinformasjon. Disse tallene indikerer evne til høy temperatur, men de betyr ikke at et rør kan bære sin maksimale mekaniske belastning kontinuerlig ved 260 °C. Last, veggtykkelse, eksponeringstid, spenningskonsentrasjon og montering påvirker alle den brukbare designtemperaturen.
Samme forsiktighet gjelder slitasje og kjemikaliebestandighet. Karbonfylt PEEK er beregnet på krevende friksjons-, slitasje-, belastnings- og kjemiske eksponeringsforhold, men ytelsen avhenger av sammenkoblingsoverflaten, trykk, hastighet, smøring, temperatur og faktisk kjemisk konsentrasjon. En kjemisk kompatibilitetserklæring for PEEK bør ikke behandles som godkjenning for hver løsemiddelblanding, prosessvæske eller temperatursyklus.
Bruk publiserte verdier for å begrense materialvalget, og kontroller deretter den nøyaktige karakteren. Be om et dataark, prøve eller applikasjonsgjennomgang når konsekvensen av feil er høy. Ideal Plastic oppgir at gratis prøver er tilgjengelige, som kan støtte en passformsjekk eller en kontrollert prototypetest før en større bestilling.
Applikasjoner for høytemperatur-, slitasje-, kjemiske og statiske kontrollsystemer
Karbonfiber PEEK-rør er en sterk kandidat for industrielle systemer som kombinerer varme med mekanisk behov. Typiske evalueringsområder inkluderer:
- Lastbærende eller transmisjonsdeler:karbonfiber kan øke stivheten og redusere nedbøyningen sammenlignet med vanlig ren PEEK.
- Slitasjefokuserte sammenstillinger:kompositten er egnet for bruksområder som involverer friksjon og slitasje, men sammenkoblingsmaterialet og trykkhastighetsplikten må fortsatt vurderes.
- Høytemperaturrør:det oppgitte 260°C kontinuerlig brukstallet og HDT over 315°C gir et utgangspunkt for termisk skjerming, ikke en fullstendig designgrense.
- Komponenter i kjemisk prosess:vurdere det spesifikke mediet, konsentrasjonen, temperaturen og eksponeringsvarigheten i stedet for å stole på ordet "kjemikaliebestandig."
- Statisk sensitivt utstyr:den oppgitte lavvolumresistiviteten kan være relevant der ladningsspredning er viktig; bekrefte jording og elektriske testkrav for den ferdige delen.
Karbonfiber sammenlignes også ofte med glassfiber. Det bedre valget avhenger av målegenskapene: karbonfylt PEEK velges vanligvis når stivhet, vekt, slitasjeoppførsel eller elektrisk spredning er viktigere, mens den endelige avgjørelsen krever sammenlignbare karakterdata i stedet for fyllstoffnavn alene.
Be om et Verified Carbon Fiber PEEK Tube-tilbud fra Ideal Plastic
Send Ideal Plastic tegningen eller en klar spesifikasjon for dinkarbonfiberforsterkede PEEK-rør. Ta med påføringstemperatur, belastning, friksjon eller slitasjeforhold, kjemiske medier, krav til statisk kontroll, OD, ID, lengde, toleranse, mengde og leveringsmål.
Spør tilbudet for å identifisere karbonfiberprosenten, LCF- eller SCF-konstruksjon, gjeldende dimensjonstoleranser, inspeksjonsdokumenter, prøvetilgjengelighet og om delen leveres som et rør eller ferdigbearbeidet. Ideal Plastic leverer halvfabrikata og maskinerte PEEK-profiler fra Guangzhou, Kina, inkludert rør og tilpassede komponenter, med standard eller tilpasset ledetider for internasjonale kunder.
For en første anmeldelse, bruktilpasset karbonfiber PEEK rør tilbudssideog legg ved tegningen. En verifisert karakter- og dimensjonsgjennomgang vil vanligvis spare mer tid enn å velge et nominelt CF30-rør og korrigere passformen etter produksjon.
