Ingeniører som spesifiserer forsterket polyetheretherketon (PEEK)-rør står overfor en umiddelbar avgjørelse: hvilken type fiberforsterkning vil holde delen i live i felten. Ufylt PEEK håndterer høy varme og sterke kjemikalier uten problemer. Men under høy kontinuerlig belastning eller ekstreme temperaturer kryper den rå plasten. Du legger til fibre for å stoppe det dimensjonale skiftet. Valget smalner nesten alltid ned til 30 % karbonfiber (CF30) eller 30 % glassfiber (GF30). Å velge feil betyr for tidlig slitasje på sammenkoblende deler, uventede elektriske kortslutninger eller katastrofal termisk degradering.
Du spesifisererkarbonfiberforsterket PEEK-rørnår applikasjonen involverer bevegelige deler, glidende friksjon eller et strengt krav til statisk dissipasjon. Karbonfibre fungerer som et mikroskopisk tørt smøremiddel. De trekker også varme bort fra kontaktflaten, og forhindrer lokal smelting eller deformasjon under tung belastning.
Spesifiser PEEK GF30 når du trenger maksimal elektrisk og termisk isolasjon i en rent statisk, strukturell applikasjon. Glass er svært slitende. Hvis du bruker et GF30-rør som lager eller bøssing mot en stålaksel, vil glassfibrene tygge opp det parrende metallet raskt. CF30 skåner metallakselen samtidig som den opprettholder den strukturelle stivheten til plastdelen.
Grunnen til at ufylt PEEK fungerer så bra kommer ned til dens spesifikke molekylære struktur. Den har vekslende aromatiske ringer og eterbindinger. Eterbindingene gir molekylær fleksibilitet, og gir plasten dens iboende seighet og slagfasthet. De aromatiske ringene gir ekstrem stivhet og termisk stabilitet. Det oppsettet gir den god varmebestandighet, pluss en presis balanse mellom seighet og stivhet. Under varme eller trykk deformeres ikke PEEK lett, og det holder seg godt mot gjentatt stress.
PEEK er også avhengig av en svært semi-krystallinsk struktur. Den opprettholder et krystallinitetsnivå på rundt 25 % til 35 %, noe som hjelper den å holde de mekaniske egenskapene intakte selv når temperaturene stiger mot smeltepunktet. Nøyaktig termisk styring under ekstrudering sikrer at polymerkjedene foldes inn i disse svært ordnede krystallinske strukturene. Hvis en produsent avkjøler det ekstruderte røret for raskt, forblir plasten amorf, blir gjennomsiktig og mister sin kjemiske motstand og høytemperaturstyrke.
Når du blander denne matrisen med hakkede karbon- eller glassfibre, avbryter du den pene foldingen av polymerkjeder, men du får et stivt indre stillas. Polymermatrisen overfører påført stress direkte til de mye sterkere, stivere fibrene. Dette begrenser bevegelsen av polymerkjeder, stopper kryp og dramatisk øker strekkstyrken. Den senker også koeffisienten for lineær termisk ekspansjon (CLTE) til nivåer som samsvarer tett med aluminium eller stål, slik at ingeniører kan designe tett-toleranse metall-til-plast-presspasninger som ikke vil løsne når enheten varmes opp.
Å legge til karbonfiber er ikke en lineær oppgradering. Det er en sterk straff i produksjonsevnen. Når fiberinnholdet øker, øker smelteviskositeten til plasten. I et ekstrudert rør har disse fibrene en tendens til å justere seg i strømningsretningen, noe som betyr at røret utvikler en utrolig strekkstyrke langs lengden, med litt lavere styrke langs bøyleaksen.
En 10 % karbonfylling gir en beskjeden stivhet samtidig som smeltestrømindeksen holdes høy nok for komplekse, tynnveggede profiler. Det forblir relativt enkelt å maskinere og motstår sprø brudd.
Å trappe opp til 30 % karbonfiber representerer industristandarden. Den balanserer massive strekkstyrkeøkninger med akseptabel bearbeidbarhet. Dette forholdet gir den strukturelle integriteten som trengs for høytrykksapplikasjoner uten helt å ofre plastens naturlige seighet.
Ved 40 % karbonfyll oppnår du maksimal stivhet. Avveiningen er ekstrem viskositet under produksjon. Ekstrudering eller sprøytestøping av 40 % CF-rør krever nøyaktig temperaturkontroll for å forhindre tomrom. Det resulterende materialet er svært sprøtt. Maskinering av 40 % CF PEEK krever polykrystallinsk diamant (PCD)-verktøy, da standard endefreser av hardmetall vil miste skjærekanten på minutter når de skjærer gjennom det volumet av slipende karbon.
Ufylt PEEK har en varmeforvrengningstemperatur (HDT) rundt 152°C. Legg til 30 % karbon eller glassfiber, og at HDT hopper til 315°C. Begge de fylte materialene håndterer ekstrem omgivelsesvarme med letthet.
Divergensen ligger i elektriske veier. PEEK er naturligvis en svært effektiv isolator. Tilsetning av glassfiber holder det slik, og opprettholder høy volumresistivitet. Tilsetning av karbonfiber reduserer volumresistiviteten drastisk. CF30 er iboende antistatisk. Ved å justere karbonmatrisen kan produsenter produsere en antistatisk PEEK-sylinder eller fullt ledende PEEK-rør. Hvis drivstoffledningen eller romfartskomponenten din trenger å jorde statisk ladning trygt, er karbonfiber obligatorisk. Glassfiber vil fange den ladningen til den bygger nok spenning til å bue, noe som potensielt kan forårsake en katastrofal feil i flyktige miljøer.
Tribologi – studiet av friksjon og slitasje – er der CF30 og GF30 skilles helt basert på deres fysiske interaksjon med parrende overflater.
| Materialvariant | Dynamisk friksjonskoeffisient (vs stål) | Matchende overflateslitasjeprofil | Termisk ledningsevne |
|---|---|---|---|
| Ufylt PEEK | 0,30 - 0,40 | Lav (ikke-slipende) | Lav (isolator) |
| PEEK CF30 | 0,15 - 0,20 | Veldig lav (selvsmørende) | Høy (spreder varme) |
| PEEK GF30 | 0,40 - 0,55 | Høy (Svært slitende) | Lav (isolator) |
Ved dynamiske belastninger ødelegger varmeoppbygging plast. Hver polymer har en trykk-hastighetsgrense (PV). Hvis den presses forbi denne grensen, kan ikke plasten avgi friksjonsvarmen raskt nok, noe som fører til rask smelting og komponentfeil. CF30 utmerker seg i lagre, tetninger og sliteringer fordi karbonfibre fungerer som termiske kanaler, trekker varme fra friksjonsgrensesnittet og sprer den gjennom rørkroppen.
Karbonfibre fungerer også som et fast smøremiddel. Ettersom PEEK slites mikroskopisk, etterlater den en tynn tribologisk film av karbon på den parrende overflaten, noe som senker friksjonskoeffisienten ytterligere over tid.
Glassfibre gjør det stikk motsatte. De er termiske isolatorer, noe som betyr at friksjonsvarmen forblir fanget ved kontaktpunktet, og senker den effektive PV-grensen til delen. Verre, eksponerte mikroskopiske glassfibre fungerer som sandpapir. Under dynamisk belastning vil et GF30-rør aggressivt skåre og slite ned metallakselen det rir mot. Bruk glass for statiske strukturelle avstander. Bruk karbon til alt som beveger seg.
Ingeniører spesifiserer disse rørene basert på miljømessige ekstremer som ødelegger standard ingeniørplast som Delrin eller Nylon.
I romfartsapplikasjoner driver vektreduksjon materialvalg. Et maskinert karbonfiberrør erstatter aluminium og titan i drivstoffsystemer, dronefly og strukturelle avstander. Den avgir betydelig vekt samtidig som den motstår aggressive flyvæsker, hydraulikkoljer og jetdrivstoff.
På det medisinske feltet må et PEEK-rør for medisinske instrumenter overleve hundrevis av sykluser i en høytemperatur-dampautoklav uten å forringe, vri seg eller miste dimensjonsstabilitet. Karbonfylte varianter gir den høye stivheten som kreves for kirurgiske målstyringer, endoskopiske håndtak og eksterne fikseringskomponenter.
Energi og offshore boreoperasjoner er avhengige avekstrudert karbon fylt PEEKfor nedihulls wireline-loggeverktøy og sensorhus. Materialet overlever kontinuerlig eksponering for sur gass (H2S), ekstremt hydrostatisk trykk og omgivelsestemperaturer over 200°C dypt under jorden.
Ekstrudering av fylt PEEK er notorisk vanskelig. Fibre kan klumpe seg under smeltefasen, og skape tørre flekker, harpiksrike soner eller hulrom skjult inne i rørveggen. Et 1 mm tomrom i en PEEK-rørvegg fungerer som en konsentrator for alvorlig belastning. Under syklisk belastning eller høyt hydrostatisk trykk forplanter mikrosprekker seg fra dette tomrommet til delen skjæres fullstendig. Fordi karbonfylt PEEK er beksvart og helt ugjennomsiktig, kan du ikke visuelt inspisere interiøret for disse feilene.
For å garantere strukturell integritet er produksjon på toppnivå avhengig avAI-drevet defektdeteksjon. Denne prosessen kobler ultralyd akustisk skanning eller avansert røntgenavbildning med maskinlæringsalgoritmer. Den identifiserer mikrohulrom, fiberagglomerasjon og konsentrisitetsvariasjoner i sanntid når røret forlater ekstruderingsdysen. Systemet kartlegger akustiske refleksjoner til fysiske defektstørrelser umiddelbart, og avviser kompromitterte deler av røret før de sendes. Å fange opp disse interne defektene garanterer at den endelige maskinerte rørveggen ikke vil svikte under trykk i feltet.
Å spesifisere riktig polymerblanding er ubrukelig hvis den endelige geometrien krever for mye etterbehandling. PEEK er en dyr råvare. Å kjøpe en solid stang og bearbeide 80 % av den til spon ødelegger prosjektbudsjettet ditt og kaster bort verdifull CNC-maskintid. Innkjøp av nesten-nettformede rør reduserer produksjonskostnader og materialavfall drastisk.

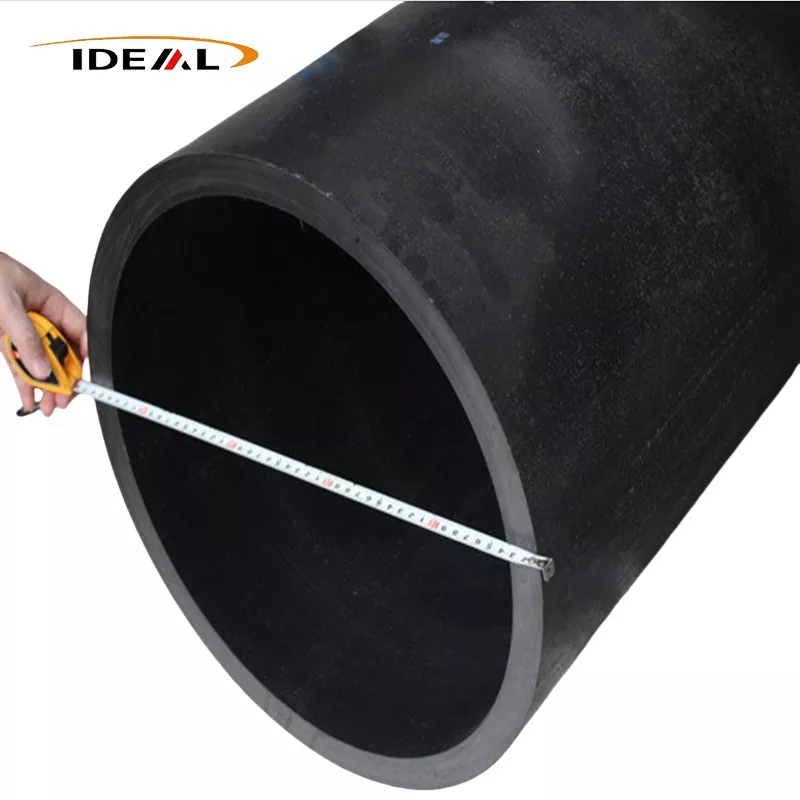

Som en dedikert fabrikk driver Guangzhou Ideal Plastic spesialiserte ekstruderings-, sprøytestøping- og CNC-maskineringslinjer spesielt for høytemperaturteknisk plast. De produsererKarbonfiberfylte PEEK-rørmed karbonfyllingshastigheter fra 10 % til 40 %. Anlegget ekstruderer massive profiler, og håndterer tilpassede dimensjoner fra 15 mm til 458 mm på tvers av spesifikasjoner for indre og ytre diameter.
Alle materialer er støttet av ISO9001 kvalitetsstyring, sammen med REACH- og RoHS-sertifiseringer. Dette sikrer full samsvar for globale forsyningskjeder for romfart, medisinsk og presisjonsproduksjon. Ved å matche den riktige karbonfyllingshastigheten til en ekstrudering i nesten nettform, får du de nøyaktige mekaniske egenskapene du designet for, levert i en geometri som minimerer maskineringskostnadene dine.
