Før du ber om et tilbud, bestem deg for hva du faktisk kjøper: rørformet lager som skal maskineres til en komponent, eller trykkklassifisert rør beregnet på å transportere væske. Deretter spesifiser OD, ID, lengde, ferdig delkonvolutt, servicebetingelser, mengde, inspeksjonskrav og dokumentasjon. Denne forskjellen forhindrer den dyreste RFQ-feilen – å behandle en halvferdig teknisk-plastprofil som om den var en sertifisert rørsystemkomponent.
Bestem først om applikasjonen trenger et halvferdig rørformet lager eller trykkklassifisert prosessrør

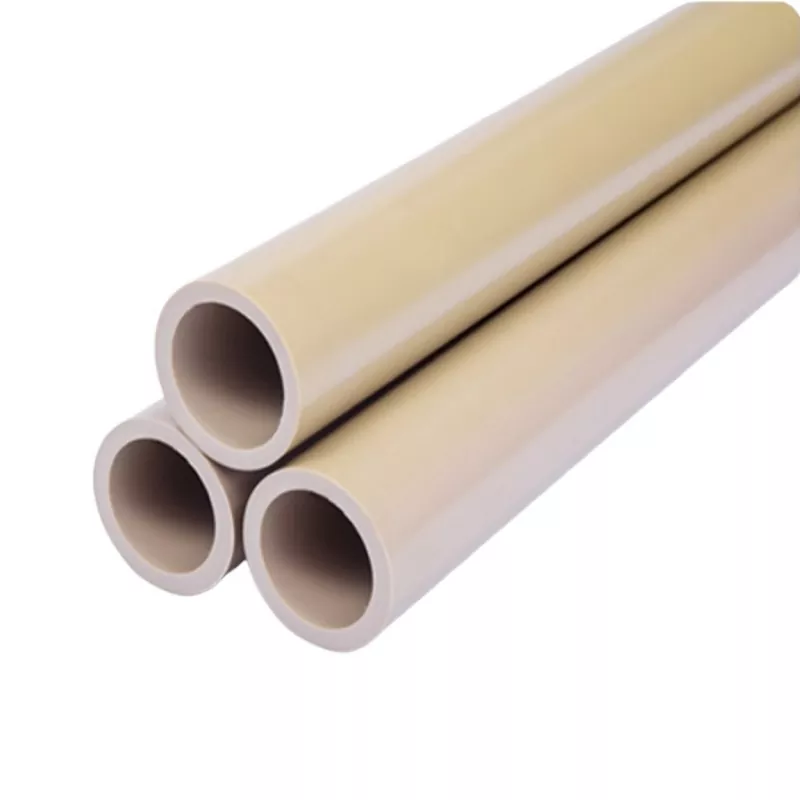

De flestePEEK GF30 rørselges som halvfabrikata profiler er tykkveggede rør som brukes til å bearbeide foringer, hylser, isolasjonslegemer, slitekomponenter og konstruksjonsdeler. Ordet "rør" beskriver geometrien; det etablerer ikke automatisk en trykkklassifisering.
Hvis produktet vil inneholde trykksatt gass eller væske, trenger din forespørsel mer enn dimensjoner. Oppgi medium, drifts- og forstyrrelsestemperaturer, normalt trykk, trykksykluser, skjøtdesign, nødvendig designkode og aksepttest. Spør om leverandøren kan gi trykkdata for nøyaktig karakter, størrelse og temperatur. Uten dette beviset, behandle materialet somPEEK GF30 rørformet lager, ikke som godkjent prosessrør. Dette er spesielt viktig ved kjemisk bruk, der gjennomtrengning, spenning, temperatur og koblingsdesign kan styre feil selv når polymeren i seg selv motstår væsken.
Oversett tegningen til en entydig OD, ID, vegg, lengde og ferdig konvolutt
Send en kontrollert tegning i stedet for et markert skjermbilde. Den skal identifisere enheter, tegningsnummer, revisjon, projeksjonsmetode og hver kritisk overflate. Oppgi ytre diameter og innvendig diameter direkte; ikke forvent at leverandøren utleder en fra en nominell vegg. Inkluder krav til kuttlengde, retthet eller konsentrisitet der de er funksjonelle, og identifiser hvilke overflater som vil forbli som levert.
Den ferdige konvolutten er like viktig. Vis største ferdige OD, minste ferdige ID, skuldre, spor, gjenger og datumflater som må passe inn i det bestilte emnet. Et rør kan matche de nominelle dimensjonene, men likevel etterlate for lite materiale til å rydde opp i utløp, overflateuregelmessigheter eller sagkuttede ender.
Normaliser tilgjengelige størrelser som OD × ID, fra Φ20 × Φ15 til Φ458 × Φ404, med 1000 mm og 3000 mm lagerlengder
Ideell plast viser OD × ID-kombinasjoner som spenner fra Φ20 × Φ15 til Φ458 × Φ404, med lengder på 1000 mm og 3000 mm. Bruk den samme konvensjonen i tilbudsforespørselen og merk enhetene som millimeter. Endepunktene beskriver det publiserte området; de betyr ikke at all mulig OD- og ID-paring er standardlager. Bekreft den nøyaktige kombinasjonen gjennompublisert PEEK GF30 rørstørrelsesområde.
| RFQ-feltet | Hva skal oppgis |
|---|---|
| Blanke dimensjoner | OD × ID × kuttelengde, alle med enheter |
| Ferdig konvolutt | Maksimal ferdig OD, minimum ferdig ID og kritiske funksjoner |
| Lagerlengde | 1000 mm, 3000 mm eller leverandørkuttede biter |
| Mengde | Antall fulle lengder, emner eller ferdige deler |
| Kritisk geometri | Konsentrisitet, retthet, enderetthet og datumskjema der det er nødvendig |
Skill lagertoleranse fra toleranse for ferdige deler og bekreft bearbeidingstillegg før bestilling
Produktsiden angir en toleranse på ±0,02 mm, men en RFQ bør aldri gjenta dette tallet uten å definere omfanget. Spør hvilken dimensjon den dekker, om den gjelder standard lager eller maskinerte deler, og under hvilke måleforhold. OD-toleranse, ID-toleranse, veggvariasjon, ovalitet og retthet er forskjellige kontroller.
For en maskinbearbeidet komponent, spesifiser de ferdige toleransene separat og la leverandøren bekrefte en tilstrekkelig maskineringsgodtgjørelse. Ikke bestill et nærnettrør basert kun på nominelle dimensjoner. Glassfylt PEEK er stiv, men restspenning, verktøytrykk og varme som genereres under bearbeiding kan fortsatt flytte en tynn seksjon etter at materialet er fjernet.
Match 30 % glassfylt PEEK til temperatur, belastningsretning, kjemisk eksponering og elektrisk effekt
PEEK GF30 er PEEK sammensatt med 30 % glassfiber. Armeringen er generelt valgt for å øke strukturell stivhet, forbedre krypkontroll og redusere dimensjonsbevegelse sammenlignet med ufylt PEEK. Disse fordelene fjerner ikke behovet for å definere applikasjonen.
Fortell leverandøren om kontinuerlig og kortvarig temperatur, lastretning, lastvarighet, sykling, sammenkoblingsmaterialer og forventet slitasje. For kjemisk eksponering, navngi faktisk væske, konsentrasjon, temperatur, eksponeringstid og om mekanisk stress er tilstede. "Kjemikaliebestandig" er for bredt for designgodkjenning. For elektriske deler, identifiser de nødvendige dielektrikum-, isolasjons- og sporingsegenskapene i stedet for å anta at basispolymerens oppførsel overføres uendret til den fylte forbindelsen.
Sammenlign GF30 med ufylt PEEK når stivhet, termisk ekspansjon og dimensjonskontroll styrer beslutningen
Velg GF30 når stivhet, krypemotstand og dimensjonskontroll under varme står sentralt i designet. Vurder ufylt PEEK når duktilitet, renhet, overflatefinish eller mindre slipende bearbeiding er viktigere. Glassfiber øker verktøyslitasjen og kan produsere en annen bearbeidet overflate enn ufylt materiale. Det kan også skape retningsavhengige egenskaper basert på hvordan den rørformede massen ble behandlet.
Ikke velg mellom dem fra et generisk PEEK-egenskapsark. Sammenlign data for de faktiske karakterene og, for tette monteringer, spør om termisk ekspansjonsverdi er rapportert i en retning som er relevant for røret og den ferdige komponenten.
Valider strekkfasthet, bøyemodul, termisk ekspansjon og kjemisk motstand på det karakterspesifikke dataarket
Et nyttig sitat identifiserer den eksakte forbindelsen og legger ved databladet. Gjennomgå strekkfasthet, bøyemodul, forlengelse, termisk oppførsel, tetthet og termisk ekspansjonskoeffisient, men sjekk også testmetoden, prøvens orientering og kondisjonering. En enkelt overskriftsverdi kan komme fra en støpt prøve som ikke representerer en maskinert rørvegg.
Kjemisk kompatibilitet krever lignende disiplin. Be om karakterspesifikke bevis ved en temperatur og konsentrasjon nær serviceforholdene. Hvis feil vil skape en sikkerhets- eller avstengningsrisiko, planlegg applikasjonstesting på produksjonsrepresentativt materiale. Publiserte motstandstabeller er screeningsverktøy; de tar ikke hensyn til hver kombinasjon av stress, væske, temperatur og eksponeringstid.
Krev karakteridentifikasjon, testmetoder, partisporbarhet, inspeksjonsjournaler og gjeldende samsvarsdokumenter
Skriv dokumentasjonspakken inn i tilbudsforespørselen slik at den er priset og klargjort før forsendelse. Be om minimum produsentens og klassebetegnelsen, sporbarhet av parti eller parti, samsvarssertifikat, gjeldende testmetoder og en inspeksjonsrapport for avtalte dimensjoner.
Hvis prosjektet ditt krever miljø-, kvalitet-, romfarts-, bil- eller kundespesifikk overholdelse, navngi dokumentet eller standarden og nødvendig revisjon. En generell erklæring om at materialet er i samsvar med internasjonale krav er ikke en erstatning for sertifikatet din mottakende inspektør trenger. Avklar også om poster må spore hvert kuttet emne tilbake til overordnet lengde og om emballasjeetiketter må inneholde partinummer, tegningsrevisjon og innkjøpsordrelinje.
Send Ideal Plastic en tilbudsklar pakke med tegningsrevisjon, servicebetingelser, mengde, inspeksjonsnivå, maskineringsomfang, emballasje og leveringsdestinasjon
Pakken din skal inneholde én gjeldende tegning, ikke flere motstridende versjoner. Inkluder den forespurte karakteren, OD × ID × lengde, ferdig konvolutt, mengde, servicemiljø, kritiske toleranser, inspeksjonsnivå og nødvendige poster. Definer om Ideal Plastic leverer rør i full lengde, kuttede emner eller ferdige maskinerte komponenter. Emballasjeinstruksjoner bør ta for seg ren innpakning, endebeskyttelse, delseparasjon og partiseparering der det er nødvendig.
Oppgi destinasjonsland, postnummer, leveringsbetingelser og forespurt dato. Profiler med stor diameter eller 3000 mm kan skape frakt- og håndteringsbegrensninger som ikke er synlige i stykkprisen. Sender disse detaljene medtilpasset PEEK GF30 rørforespørselgir leverandøren nok informasjon til å tilby materiell, maskinering, inspeksjon og logistikk på samme grunnlag.
Vanlige spørsmål om kjøpere: tilgjengelighet på standardlager, oppgitte ledetider, prøver, maskinering og støvkontroll, pakking og internasjonal leveringsrisiko
- Er alle oppførte størrelser tilgjengelige for umiddelbar forsendelse?
- Ideal Plastic oppgir forsendelse samme dag for standardstørrelser, men tilgjengeligheten bør bekreftes for nøyaktig OD × ID, lengde, mengde og kvalitet på bestillingstidspunktet.
- Hva er den oppgitte ledetiden for tilpasset materiale?
- Oppgitt tilpasset ledetid er 7 til 10 dager. Bekreft om det kun dekker produksjon eller også maskinering, inspeksjon, dokumentasjon og transport.
- Bør du be om en prøve?
- Ja, hvis overflatefinish, farge, bearbeidingsrespons eller passform er sensitiv. Sørg for at prøven er av samme kvalitet og, der det er mulig, representativ for den tiltenkte produksjonsruten.
- Hvem skal kontrollere maskinering og glassfiberstøv?
- Tildel bearbeidingsomfang skriftlig. Maskinverkstedet bør bruke egnet karbid eller annet slitesterkt verktøy, kontrollere varme og grader, og fange opp glassfylt polymerstøv med passende avsug og arbeidsplassprosedyrer. Nøyaktige maskineringsparametere avhenger av geometri, verktøy, oppsett og krav til finish.
- Hvordan skal deler pakkes?
- Spesifiser ren innpakning, beskyttede ender, separering av ferdige overflater, partietiketter og fuktighets- eller forurensningskontroller som kreves av mottaksprosessen.
- Hva skaper internasjonal leveringsrisiko?
- Lange profiler, tolldokumenter, dimensjonale vektkostnader og uklare leveringsbetingelser er vanlige problemer. Send destinasjonen og nødvendig papirarbeid med tegningen, og be deretter Ideal Plastic om å bekrefte tilgjengelighet, omfang og forsendelsesvilkår i det skriftlige tilbudet.
