Natural PEEK Film er en 100 % virgin, ufylt og ikke-pigmentert PEEK-støpt film. Den er hovedsakelig masseprodusert via høytemperatur T-støpeekstrudering, mens avanserte ultratynne og flate produkter tar i bruk den biaksialt orienterte BOPEEK-prosessen. Med lav ioneutfelling, ultrahøy renslighet, utmerket biokompatibilitet og overlegen isolasjonsytelse, støtter filmen gjentatt høytemperatursterilisering og brukes mye innen IT-produksjon, presisjonselektronikk, biomedisin og andre avanserte industrier.
Virgin PEEK Film er produsert eksklusivt av splitter nye originale PEEK-harpikspellets, uten tilsatt resirkulerte materialer eller reprosesserte pellets. Den er tilgjengelig i naturlige eller svarte farger, og kan formuleres som ufylt eller modifisert med glassfiber- eller karbonfiberfyllstoffer.
Ufylt PEEK-film inneholder ingen modifiserte fyllstoffer, inkludert glassfiber, karbonfiber, grafitt eller PTFE. Med ultrahøy renhet og null utfellingsrisiko for fyllstoff, gir den optimal seighet og tretthetsmotstand samt stabil isolasjonsytelse. Materialet motstår hydrolyse og de fleste organiske løsningsmidler, og kan bare korroderes av varm konsentrert svovelsyre.
Naturlig PEEK-film: Naturlig PEEK refererer spesifikt til den iboende utseendefargen til PEEK-materiale. Lys brunfarge og ravbeige er de originale naturlige fargene av ren PEEK-harpiks, uten toner eller svart masterbatch tilsatt under produksjonen.
Natural PEEK, Virgin PEEK og Unfilled PEEK er tre uavhengige definisjoner og kan ikke sidestilles. Resirkulert PEEK kan også beholde en naturlig fargetone, og visse lyse modifiserte fyllstoffer kan også gi et naturlig visuelt utseende.
Natural, Unfilled og Virgin PEEK-filmen som er beskrevet i denne delen, refererer til Guangzhou Ideals førsteklasses tre-i-ett PEEK-film med høy renhet, som integrerer jomfruelige, ufylte og naturlige egenskaper. Denne avanserte filmen tar i bruk 100 % nye originale PEEK-harpikspellets (Virgin), inneholder ingen glassfiber, karbonfiber, grafitt, PTFE eller andre modifiserte fyllstoffer (ufylt), og opprettholder harpiksens iboende lyse ravgule utseende uten noen ekstern fargemasterbatch (naturlig).
1. Høyeste renhetsgrad med null utfellingsrisiko for fyllstoff. Det oppstår ingen toner eller fiberavfall. Den har ekstremt lav avgassing i rene miljøer, noe som gjør den egnet for vakuum- og halvlederapplikasjoner.
2. Gir eksepsjonell seighet og tretthetsmotstand. Den motstår sprekker etter gjentatt bøyning og gir lengre levetid under termisk sykling sammenlignet med resirkulerte og fylte PEEK-filmer.
3. Sikrer langsiktig stabil isolasjonsytelse med lavt dielektrisk tap ved høye temperaturer. Ingen pigmentutfelling eller sekundær forurensning forekommer uten tilsatt fargemasterbatch.
4. Har enestående hydrolysemotstand og tåler gjentatt høytrykksdampsterilisering, og oppfyller medisinske desinfeksjonskrav.
5. Den naturlige gjennomsiktige fargen tillater enkel visuell gjenkjenning av svarte flekker og brente urenheter, noe som muliggjør rask inspeksjon av innkommende materiale og kvalitetsscreening.
1. Dens stivhet og krypemotstand er lavere enn PEEK-filmer med glassfiber eller karbonfiber. Den er utsatt for krypdeformasjon under vedvarende høytemperaturbelastninger, så den er ikke egnet for langsiktige bærende glidende slitasjekomponenter.
2. Krystallinitet gir bruksbegrensninger: amorf PEEK har dårlig løsningsmiddelbestandighet og kan lide av spenningssprekker når de utsettes for høytemperaturløsemidler, mens semi-krystallinsk PEEK gir overlegen kjemisk motstand. Krystallinitetsstatus må bekreftes under anskaffelse.
3. Den har moderat UV-motstand og er ikke egnet for ubeskyttet utendørs eksponering.
4. Det krever høye anskaffelseskostnader og strenge presisjonsstandarder for produksjonskontroll.
Produksjonsvanskeligheten til tre-i-en PEEK-film med høy renhet ligger i streng kontroll i hele prosessen, snarere enn enkel ekstruderingsstøping.
1. Eksklusiv produksjonslinjeisolasjon
Alle tre-i-ett-produkter med høy renhet er produsert på dedikert utstyr, fullstendig isolert fra fylte og modifiserte PEEK-produksjonslinjer for å unngå krysskontaminering og bevare ytelsen med høy renhet.
2. Nøyaktig forbehandling og tørking av råstoffet
Fuktighetsinnholdet i råpellets er strengt kontrollert til ≤0,02 %. Overdreven fuktighet vil generere hull og mikrobobledefekter på ultratynne filmoverflater.
3. Nøyaktig kontroll av ekstruderingstemperaturvinduet
Ren PEEK-smelte er svært utsatt for termisk nedbrytning. For høy temperatur eller langvarig smelteopphold i dysen vil føre til at filmen blir mørkere. Liten fargevariasjon indikerer ikke bruk av resirkulert materiale, da resirkulert re-granulert PEEK også kan gi et lyst gult utseende. Produktkarakteren bedømmes aldri etter visuell farge; hver batch beholder testprøver for streng sertifisering.
4. Temperaturkontroll for kjølevalse for nøyaktig krystallinitetsjustering
Rask avkjøling produserer amorf PEEK-film med høyere fleksibilitet, egnet for FPC fleksible substrater, men likevel svake i løsningsmiddelmotstand og utsatt for høytemperatur-oppløsningsmiddelpåkjenning. Langsom avkjøling produserer semi-krystallinsk PEEK-film med høy krystallinitet med bedre kjemisk motstand og termisk krympebestandighet, dog med redusert forlengelse ved brudd.
5. Obligatorisk varmeinnstillingsprosess etter gløding
Gløding frigjør intern orienteringsspenning av filmen, og reduserer den termiske krympehastigheten til ≤1,5 % ved 200°C for kvalifiserte ferdige produkter. Å hoppe over gløding vil føre til skjevhet, krymping og deformasjon under kundenes påfølgende varmpressing og stanseprosesser.
Guangzhou Ideal produserer førsteklasses virgin PEEK-film via T-støpt ekstrudering og biaksiale strekkprosesser. Vi tar i bruk høyrente merkede jomfruelige PEEK-pellets uten resirkulerte materialer, karbonfibre eller fargemasterbatcher. Dedikerte produksjonslinjer eliminerer krysskontaminering.
PEEK-filmen vår tåler tusenvis av gjentatte bøyninger uten sprekker eller delaminering, og støtter ren stempling, laserskjæring og stansing uten skår. Våre produktkvaliteter dekker generell industrikvalitet, matkontaktkvalitet, medisinsk utstyrskvalitet og halvledervakuumkvalitet.
| Produktnavn | Naturlig PEEK-film |
| Tetthet | 1,26–1,30 g/cm³ |
| Materiale | Ren titt |
| Farge | gjennomskinnelig lys beige / lys rav |
| Krystallinitet | amorf lys gjennomsiktig naturlig film, semi-krystallinsk naturlig film |

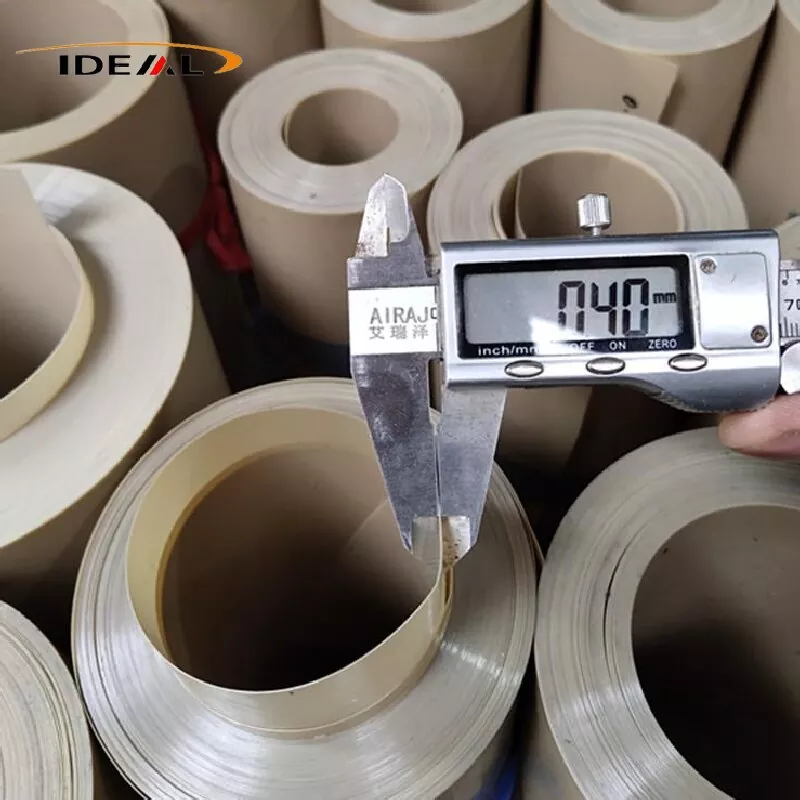

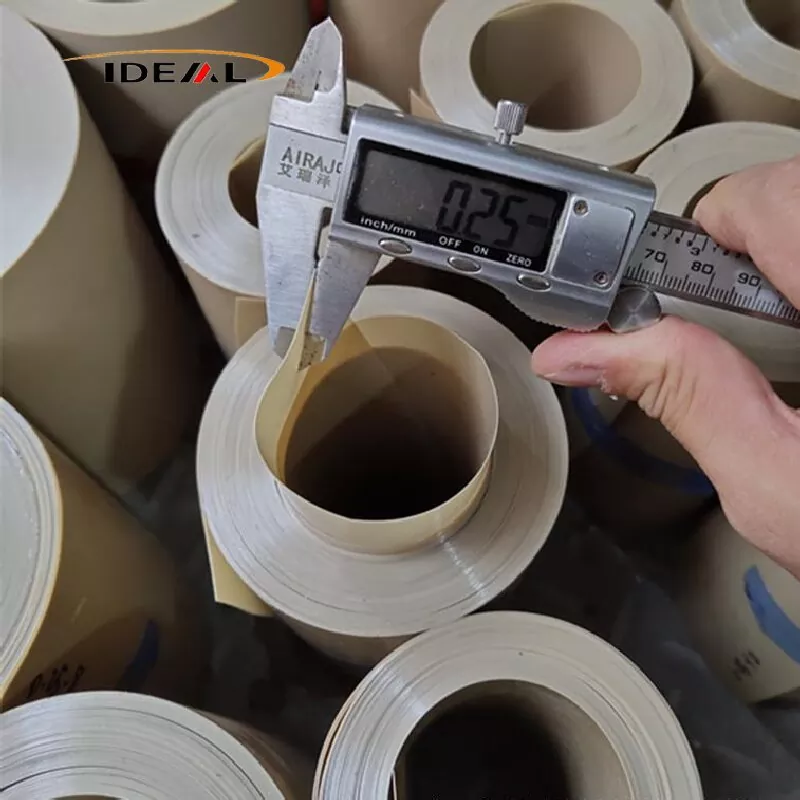

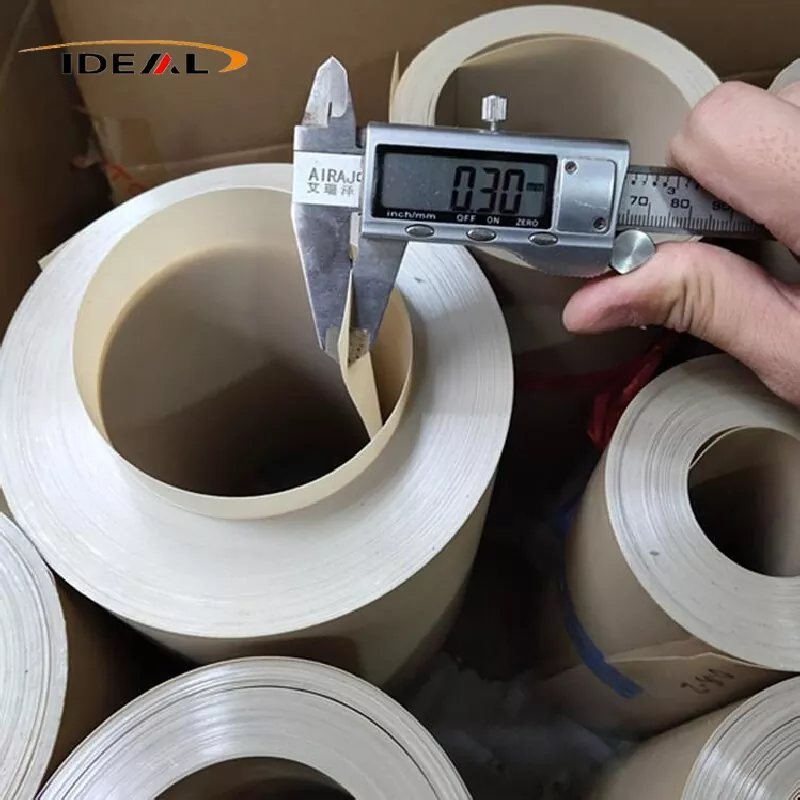

| Konvensjonell tykkelse | 0,03 mm, 0,05 mm, 0,08 mm, 0,1 mm, 0,125 mm, 0,15 mm, 0,2 mm, 0,25 mm, 0,3 mm, 0,4 mm, 0,5 mm, 0,6 mm, 0,8 mm, 1,0 mm |
| Bredde | 650 mm, 680 mm, 1050 mm, 1360 mm, 1450 mm |
| Lengde | en rull |
| Tilleggstjenester | gratis skjæring |
| prøve | Skal forhandles |
| Sertifikater | ISO9001:2012 |
Basert på dens mekaniske, termiske, elektriske isolasjon, kjemiske motstand, vannabsorpsjon, dimensjonsstabilitet og rene nedbørsegenskaper, er virgin PEEK-film kategorisert i industrielle, medisinske og halvlederkvaliteter.
Teststandarder: ASTM D882 (filmspesifikk), ASTM D790, ASTM D256
A. Langsgående strekkfasthet (romtemperatur): ≥90 MPa; BOPEEK biaksialt strukket grad: ≥130 MPa
B. Forlengelse ved brudd: 15 %–50 %. Kjernefordeler: betydelig høyere enn fylt PEEK-film. Materialet har utmerket fleksibilitet, tåler gjentatte bøyninger uten å sprekke, og muliggjør flisfri stansing.
C. Bøyemodul: 3,6–4,0 GPa
D. Izod støtstyrke med hakk: ≥12 kJ/m², opprettholder god seighet og motstand mot sprøhet ved lav temperatur.
A. Volumresistivitet: ≥1×10¹⁶ Ω·m
B. Overflateresistivitet: ≥1×10¹⁵ Ω
C. Dielektrisk styrke: ≥190 kV/mm
D. Dielektrisk konstant (1MHz): 3,0–3,2, med minimale fluktuasjoner når temperaturen stiger
Isolasjonsytelsen forblir stabil uten betydelig nedbrytning under temperaturer fra -50 ℃ til 250 ℃ og 95 % relativ fuktighet.
A. Motstandsdyktige medier: de fleste svake syrer, svake baser, organiske løsemidler, smøreoljer, høytemperaturdamp og varmt vann.
B. Ikke-resistente medier: 98 % konsentrert svovelsyre, rykende svovelsyre og høytemperatur halogenerte hydrokarboner, som forårsaker svelling, korrosjon og oppløsning.
C. Hydrolysemotstand: Motstår nedbrytning og svelling under langvarig nedsenking i høytemperaturdamp og kokende vann.
D. Materialinerthet: Ingen ionemigrering og ingen overflateforurensning til silisiumskiver, metaller eller gummimaterialer.
Ultralav nedbør og vakuumutgassing er viktige obligatoriske indikatorer for medisinsk og halvlederkvalitets ufylt PEEK-film.
Tungmetallutvasking: ≤1 ppm, i samsvar med FDA 21 CFR 177.2415 og GB 4806.7 standarder.
Består USP klasse VI og ISO 10993 biokompatibilitetstester uten cytotoksisitet, ingen hudsensibilisering og ingen hemolyse.
Total metallionutfelling: ＜50 ppm; enkelt tungmetallinnhold av Na, K, Fe, Cu, Zn: ＜10 ppm.
Vakuumutgassing (ASTM E595, 200 ℃/24 timer): TML ≤1,0 %, CVCM ≤0,1 %.
Ingen flyktig utfelling av silisium, fosfor eller svovel, forårsaker ingen forurensning av vakuumkamre, wafere og etseutstyr.
1. Naturlig PEEK-film er mye brukt i produksjon av halvlederskiver, med ultralav metallionutfelling, lavt vakuumavgassing, null fyllstøv, ripebestandighet og utmerket motstand mot etsing og sterke etsende kjemikalier. Typiske bruksområder inkluderer waferoverføringsforbruksvarer, presisjonsarmaturer for etsing, belegg, ioneimplantasjon, CMP-polering og våtrengjøringsprosesser.
2. Med null pigmentutfelling, biologisk treghet, motstand mot gjentatt 134°C damp, EO- og gammasterilisering, og lav utvasking av tungmetaller, er filmen egnet for medisinsk utstyr og biomedisinske områder, inkludert implanterbare enheter, engangs kirurgiske forbruksvarer og diagnostisk og steriliseringsutstyr.
3. Virgin PEEK-film gir høy isolasjon, lavt dielektrisk tap, tynn fleksibel struktur, halogenfri sammensetning og høy tilbakestrømningstemperaturmotstand. Det er mye brukt i presisjonselektronikk, 5G radiofrekvensutstyr, forbrukerelektronikk, romfart, satellittluftbårne systemer og høypresisjonsanalyseinstrumenter for ekstreme arbeidsforhold.
A1: Prisforskjeller skyldes hovedsakelig produksjonslinjeisolasjonskontroll og komplette varmeherdende prosesser. Mange lavkostprodukter produseres på delte produksjonslinjer uten grundig dyprensing eller fullstendig glødebehandling, noe som medfører potensielle kvalitetsrisikoer under kundens nedstrømsbehandling.
A2: Anbefales ikke. Ufylt ren PEEK har en relativt høy friksjonskoeffisient og genererer åpenbar friksjonsvarme og slitasje under kontinuerlig glideoperasjon. Grafitt- eller PTFE-modifisert fylt PEEK-film foretrekkes for slitasjebestandige glidescenarier.
A3: Prioritet bør gis til basisharpiks COC-rapporter, ferdigprodukt MFI-smeltestrømindeksdata og DSC termiske testrapporter. For avanserte romfarts- og halvlederbestillinger kreves det i tillegg testdata for lav utgassing. Visuell fargeobservasjon alene kan ikke bekrefte renheten av jomfruelig materiale.
A4: Anbefales ikke. Ufylt PEEK har en høy iboende friksjonskoeffisient og har en tendens til å generere varme og abrasiv slitasje under kontinuerlig friksjon. PTFE eller grafittfylt modifisert PEEK-film er mer egnet for bruk med glidende slitasje.
A5: Film med lav krystallinitet gir bedre seighet og bøyemotstand. Film med høy krystallinitet gir høyere hardhet og overlegen slitestyrke. Krystallinitetsnivået er nøyaktig kontrollert av kjølevalsebehandlingsparametere.
A6: Nei. Hvis resirkulert PEEK-harpiks kun lider av minimal termisk nedbrytning, er DSC-smeltekurven nesten identisk med den for virgin harpiks. Omfattende vurdering som kombinerer MFI-data, strekkegenskaper og original harpikssertifisering er nødvendig for nøyaktig verifisering.
