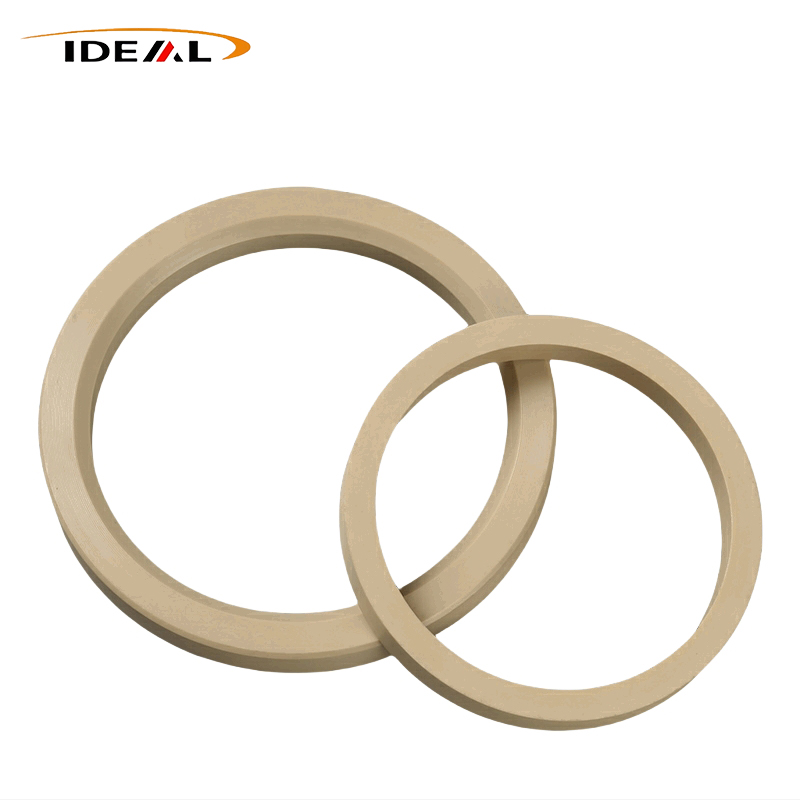

Ideal Plastic Factorys PEEK tetningsringer er høyytelses tekniske plastkomponenter designet for tetting og støtte, preget av høy stivhet og krypemotstand. Produsert ved hjelp av presisjons CNC-maskinering og høytemperatursprøytestøping – supplert med spenningsavlastende gløding – tilbyr disse produktene høy dimensjonsnøyaktighet og konsistent batch-til-batch-kvalitet. Vi støtter skreddersydd produksjon basert på ikke-standard tegninger, prøvetaking av små partier og storskala eksportordrer.
PEEK tetningsringer tilbys avIdeell plastfabrikker høyytelses ringformede tetnings- og støttekomponenter laget av basismateriale av polyetereterketon. Kunder bruker dem vanligvis som føringsringer, støtteringer og anti-ekstruderingsstøtteringer, som passer perfekt i både dynamiske og statiske tetningsspor.
Disse ringformede komponentene tjener flere praktiske formål på en gang: styre bevegelse, motstå slitasje, bære strukturelle belastninger og forhindre tetningsekstrudering. En viktig detalj som er verdt å merke seg: nesten alle frittstående polyetheretherketon-tetningsringer mangler de elastiske egenskapene som er iboende til gummi. For riktig tetningsytelse må de matches med ekstra elastiske deler.
Når de er satt opp mot PTFE- og nylontetningsringer, gir PEEK-alternativer langt sterkere motstand mot kryp under ekstreme arbeidsforhold: høy varme, forhøyet trykk og korrosive kjemiske væsker. De løser effektivt tilbakevendende industrielle smertepunkter sett med konvensjonelle tetninger, inkludert kaldflytdeformasjon, dimensjonsforskyvning og for tidlig sammenbrudd. Takket være disse pålitelige egenskapene er de mye integrert i tetningsenheter for førsteklasses industrielt utstyr på tvers av en rekke sektorer.
Ved bruk i den virkelige verden fungerer polyetheretherketon-tetningsringer utelukkende som stive glideflater som tåler varme, friksjon og krypdeformasjon. All trykkforspenning som trengs for effektiv tetning kommer fra eksternt elastisk utstyr, som O-ringer og metallfjærer. Denne kjerneforskjellen skiller tetningsringer av polyetheretherketon fundamentalt fra solide gummitetningsringer.
I høytrykksmiljøer tvinges elastiske tetningsringer lett av flytende medier inn i små monteringshull i tetningsspor. Denne kontinuerlige klemmen vil til slutt forårsake skjærbrudd av elastomeren.
Installert som en stiv barriere blokkerer PEEK-støtteringer O-ringer fra å bli ekstrudert inn i klaringer. Dette oppsettet øker det totale trykket for hele tetningssystemet og forlenger levetiden til sammenkoblede O-ringer betydelig.
Montert på stempler og stempelstenger for frem- og tilbakegående eller roterende bevegelse, absorberer disse ringene sidebelastninger og opprettholder nøyaktig aksial justering. De stopper direkte metall-til-metall-kontakt mellom mekaniske komponenter, forskyver radiell avbøyning generert under drift av utstyret, og beskytter interne tetningselementer mot skade utløst av ujevn sidebelastning.
|
Punkt
|
Spesifikasjonsdetaljer
|
|---|---|
|
Produktnavn
|
PEEK (Polyether Ether Ketone) tetningsringer
|
|
Tilgjengelige materialer
|
Ufylt ren PEEK, Karbonfiberfylt PEEK, Karbonfiber + Grafitt + PTFE kompositt smurt modifisert PEEK
|
|
Fargealternativer
|
Beige (naturlig PEEK), svart (fylt modifiserte karakterer)
|
|
Produksjonsprosess
|
CNC presisjonsmaskinering / høytemperaturpresisjonssprøytestøping
|
|
Dimensjonstoleranse
|
CNC-bearbeiding: ±0,02~±0,05 mm Sprøytestøping: ±0,08~±0,10 mm
|
|
Overflatens ruhet
|
CNC-bearbeiding: Ra 1,6 – Ra 3,2 Sprøytestøping: Ra 3,2 – Ra 6,3
|
|
Sertifiseringer
|
ISO9001, RoHS, REACH
|
|
Produkttyper
|
PEEK føringsringer, slitesterke støtteringer, PEEK støtteringer
|
Konstruert for dynamiske roterende og frem- og tilbakegående tetningspunkter, holder polyetheretherketon tetningsringene stabile dimensjoner midt i svingende trykk og temperatur. Innebygde anti-kryp og anti-kaldflyt-egenskaper forhindrer permanent formforvrengning under sykliske bevegelser. Med iboende lavfriksjonsegenskaper tåler de gjentatte mekaniske påvirkninger og gir jevn slitestyrke.
I motsetning til fleksible gummitetninger som er avhengige av elastisk tilbakeslag, har PEEK tetningsringer høy strukturell stivhet, som støtter presis posisjonering for dynamiske mekaniske tetningsstrukturer.
Under kontinuerlige vekslende belastninger og temperatursvingninger unngår materialet permanent deformasjon. Den holder tetningsgrensesnittene godt tilpasset gjennom lange driftssykluser, ideell for roterende aksler og lineære bevegelsestetningsenheter.
Naturlige lavfriksjonsegenskaper minimerer slitasje på parringsutstyr. For utstyr med hyppige relative bevegelser, kutter disse tetningsringene partikkelgenerering og tilpasser seg oljefrie arbeidsforhold som er vanlige innen automasjon og medisinsk utstyr.
PEEK opprettholder en stabil fysisk form ved kontakt med hydrauliske medier, skjærevæsker og milde korrosive løsninger. Nedbrytning og hevelse utløses sjelden av ikke-oksiderende kjemiske midler, tilpasset væskekontrollutstyr som opererer i moderat aggressive miljøer.
Disse glideelementene er konstruert for kombinerte tetningskonfigurasjoner, inkludert Stepseals og Glyd-ringer, og fungerer alltid sammen med O-ringselastomerer.
O-ringer leverer konsekvent forspenningskraft, mens PEEK-glideoverflater kommer i direkte kontakt med prosessvæsker og friksjonsmotparter. De tar ansvar for glidende slitasjemotstand og væskeinnsamling. Slike produkter brukes i stor grad på høytrykks frem- og tilbakegående hydrauliske sylindre og roterende tetningsenheter.
Når de er montert inne i utpekte spor, blir elastiske komponenter (O-ringer i de fleste tilfeller) komprimert og produserer radiell forspenningskraft. Denne jevne kraften presser PEEK-tetningsringen fast mot den sammenfallende tetningsflaten, enten den ytre akseloverflaten eller den indre sylinderveggen.
Med nøyaktig maskinerte endeflater passer PEEK-ringene tett for å fylle mikroskopiske hull og blokkere væskelekkasje. Når det indre middels trykket øker, utøves større kompresjon på tetningsringen. Kontakttrykket mellom matchende overflater øker tilsvarende, noe som muliggjør trykkaktivert selvstrammende tetningsytelse.
Elastiske deler gir kontinuerlig stabilt forspenningstrykk, og holder PEEK-tetningsringen tett festet til bevegelige flater hele tiden.
Systemvæsketrykket virker på baksiden av hver PEEK-ring. Den skyver tetningsleppen utover for å øke kontaktspesifikt trykk, og danner dermed en bærekraftig selvstrammende tetningseffekt.
Et U-formet PEEK glideskall omslutter en metallfjær på innsiden. Ved installasjon utvider den komprimerte fjæren seg utover for å støtte PEEK-glideringen åpen, og bygger opp første kontaktforspenning for tetning.
Temperatursvingninger og mindre slitasje vil oppstå etter langvarig drift. Den indre fjæren går gradvis tilbake for å kompensere for dimensjonsvariasjoner, og stabilt tetningskontakttrykk kan opprettholdes gjennom hele servicesyklusen.

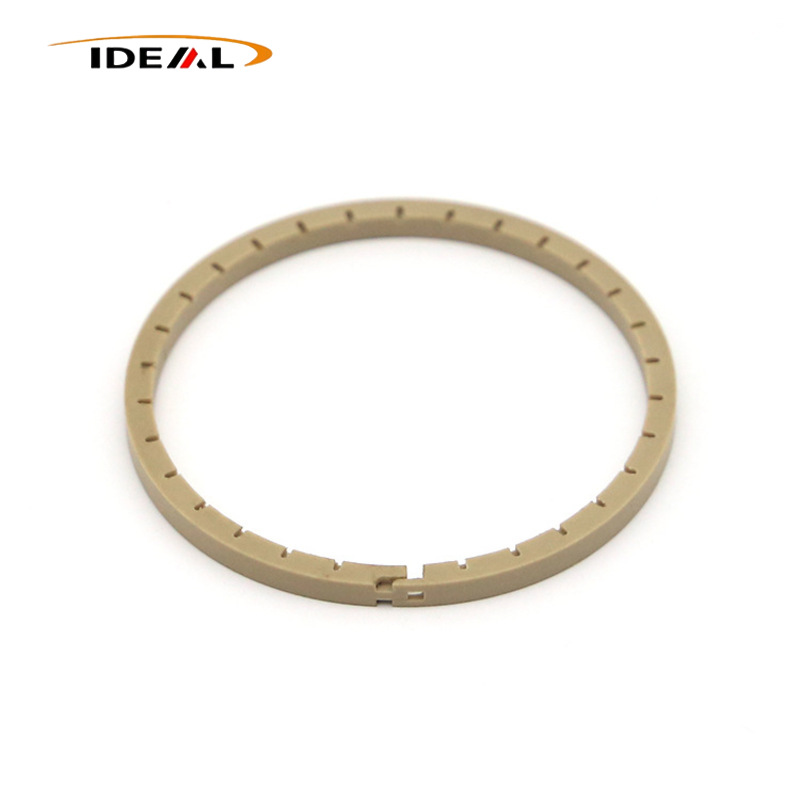

Delte kutt er designet utelukkende for å forenkle installasjonen i tetningsspor.
Spiralhakk:Etter montering og kompresjon forskyves to sider av spiralsnittet mot hverandre og lukkes helt. Lekkasjeveier er i stor grad eliminert, noe som gjør dette designet egnet for høytrykksscenarier som krever nesten null væskelekkasje.
Rette kutt og enkle vinklede kutt:Det gjenstår små lekkasjehull i hakkposisjonen etter installasjon. Disse stilene er ikke anvendelige for dynamisk høytrykkstetning som krever total null lekkasje.
Av denne grunn forblir spiraldelte ringer eller solide, usplittede ringer i ett stykke det beste valget for dynamiske høytrykkstetningsapplikasjoner.
Takket være de kombinerte styrkene til krypemotstand, termisk stabilitet, kjemisk treghet og slitestyrke, er polyetheretherketone tetningsringer utbredt for førsteklasses industrimaskiner som opererer under høy varme, intenst trykk, korrosive omgivelser og ultrarene arbeidsmiljøer.
Brukes i tetningsspor på høytrykks hydrauliske sylindre, servoventiler og ventilmanifolder som støtteringer eller støtteringer. De blokkerer effektivt ekstrudering forårsaket av høyt væsketrykk og forlenger servicesyklusen til matchende tetningskomponenter. For toveis trykkforhold kan disse ringene installeres på begge sider av tetningsenheten.
Vanligvis montert på nedihullsverktøy og brønnhodetetningssammenstillinger. Konfrontert med ekstrem varme, høyt trykk og korrosive olje-gassmedier nede i hullet, garanterer deres sterke anti-kryp-evne stabil langsiktig drift. Solide ikke-delte integrerte ringer anbefales på det sterkeste for driftsforhold med ultrahøyt trykk.
Brukes på vakuumkamre og prosessgassrørledningsventiler. Ufylt jomfruelig PEEK-kvalitet er obligatorisk her for ultralav utgassing, som sikrer FFKM/O-ringtetninger. Karbonfylte PEEK-varianter er fullstendig forbudt for slike bruksområder.
Installert på reaktorkoblinger og høytrykksfilterrørledninger. Disse ringene opprettholder stabil ytelse når de utsettes for syrer, alkalier og forskjellige organiske løsemidler.
Egnet for høytrykksvæskeforsegling på hydrogenenergiventiler og testutstyr for energilagring.
Ideell for væskeventilsammenstillinger utsatt for brede temperaturområder og gjentatte steriliseringssykluser som krever strenge renhetsstandarder.
- Fokusert på høyytelses PEEK tetningsringer for kritisk industrielt utstyr
- Spesialisert på tilpasset design og stabil masseproduksjon
- Mål: løse forseglingsfeil som standardprodukter ikke kan løse
- Tetninger ekstruderer eller går i stykker under høyt trykk
- Deformeres, deformeres eller lekker ved høye temperaturer
- Korroderer eller sveller i kjemiske væsker
- Slites raskt i frem- og tilbakegående / roterende bevegelse
- Dimensjonsinkonsekvens som forårsaker monteringsfeil
- Uplanlagt nedetid og høye vedlikeholdskostnader
- Vi kontrollerer restspenning, flathet og krymping av krystallisering - nøkkelfaktorer ignorert av de fleste leverandører
– Våre tetninger holder seg stabile under høy temperatur og høyt trykk
- Ingen rask deformasjon, ingen lekkasje, ingen riper på sammenfallende overflater
- Lengre levetid og færre vedlikeholdsavbrudd
- To pålitelige prosesser: presisjon CNC maskinering og presisjon sprøytestøping
- Obligatorisk gløding for alle PEEK-tetninger for å stabilisere dimensjoner
- Full prosess kvalitetskontroll fra materiale til ferdig produkt
- 100 % visuell og dimensjonell inspeksjon før levering
- Tilpassbare materialformuleringer for:
- slitestyrke
- korrosjonsbestandighet
- isolasjonsytelse
- Stabil under dynamiske arbeidsforhold (roterende / frem- og tilbakegående)
- Utmerket kjemisk kompatibilitet og strukturell stabilitet
- Hydrauliske systemer
- Automatisk produksjonsutstyr
- Medisinsk væskekontrollmaskineri
- Presisjonsinstrumenter og industriell automasjon over hele verden

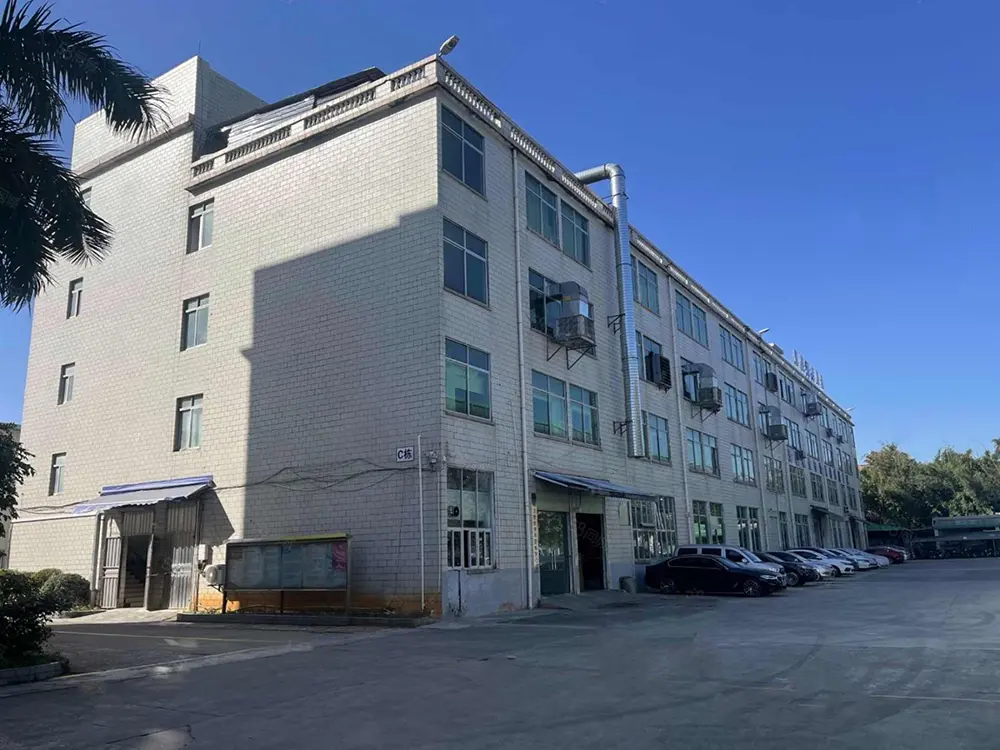

- Profesjonell produsent av plastforseglingskomponenter
- Moden PEEK-behandlingserfaring
- Stabil kvalitet, pålitelig levering, global service
- Langsiktig partner for industrikunder som krever høyytelsestetninger
A1: Nei. PEEK har høy stivhet med knapt noen elastisitet. All trykkforspenning som kreves for tett forsegling, leveres av O-ringer eller metallfjærer. PEEK fungerer utelukkende som en slitesterk glideflate som motstår slitasje og kjemisk erosjon.
A2: Innenfor et rimelig trykkområde øker den selvstrammende mekanismen kontakttrykket og forbedrer tetningseffekten. Når trykket overstiger den nominelle terskelen, vil tetningene bli ekstrudert og skadet uten riktig monterte støtteringer, noe som umiddelbart fører til total tetningsfeil.
A3: I de fleste driftsforhold fungerer de som stive støtte- og beskyttende komponenter. Siden de mangler egen elastisitet, må de monteres sammen med elastiske tetninger som O-ringer for å danne et komplett tetningssystem.
A4: Ikke anbefalt i det hele tatt. Karbonfyllstoffer medfører risiko for utgassing og partikkelforurensning. Kun rent ufylt PEEK-materiale er tillatt for produksjonsmiljøer for halvledere.
