produktbeskrivelse

PEEK-pakninger er presisjonstetningskomponenter fremstilt av høyytelses polyetereterketon, kategorisert som premium spesialtekniske plasttetninger. I motsetning til pakninger laget av gummi, PTFE eller nylon, har de en balansert blanding av stivhet, konsekvent dimensjonsstabilitet og pålitelig tetningsytelse. De er utbredt for statisk forsegling, avstandsdemping og elektrisk isolasjon under krevende arbeidsforhold, inkludert høye temperaturer, intens kjemisk korrosjon, vakuummiljøer og hyppige frem- og tilbakegående bevegelser.

Klassifisert som flate statiske tetningsdeler, polyetheretherketone (PEEK)-pakninger tjener ett hovedformål: grensesnittforsegling for å blokkere væske- og gasslekkasje. Funksjonen deres skiller seg tydelig fra PEEK-skiver, som er designet for avstand, lastbæring, friksjonsreduksjon, isolasjon og jevn bolttrykkspredning. De fleste kommer i tynne arkformer. Tett kontakt mellom deres topp- og bunnplan og flensflater skaper tetningseffekten.

I motsetning til elastiske tetninger som O-ringer, er disse stive og halvstive komponenter uten iboende returkapasitet. Forseglingen oppnås utelukkende ved hjelp av forspenningskraft.

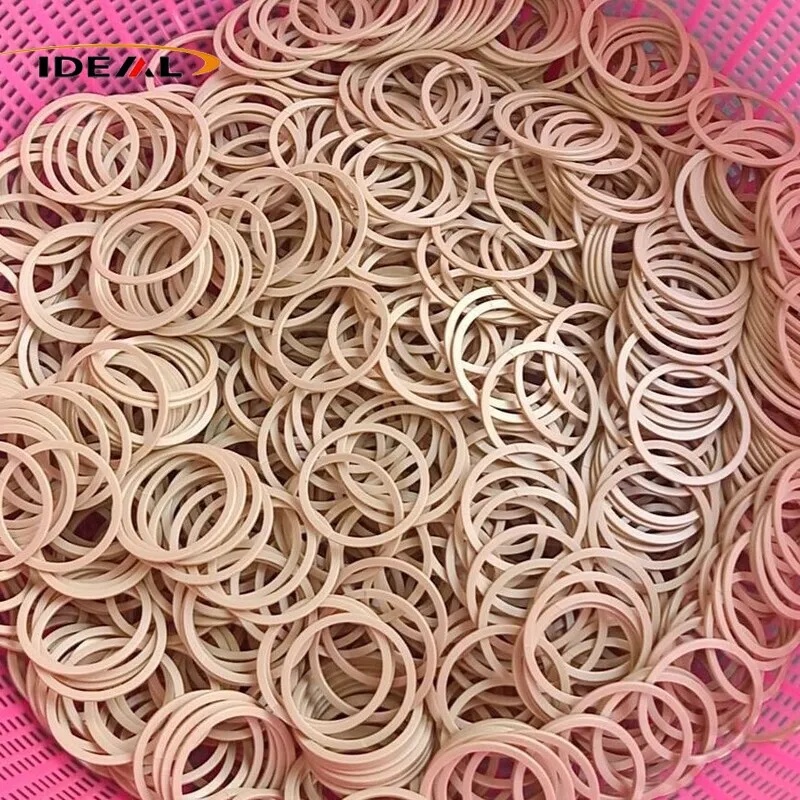

PEEK gaskets

Produktklassifisering og funksjonell

PEEK-ringer representerer en bred familie av sirkulære polymerkomponenter, i stedet for en enkelt industriell del av fast type. Produsert med ensartede runde geometrier, er disse PEEK-delene funksjonelt differensierte for å imøtekomme varierte industrielle tettings- og mekaniske posisjoneringsscenarier. Vårt omfattende produktutvalg dekker et komplett utvalg av ordinære spesifikasjoner:

PEEK skiver og pakninger
PEEK-back-up ringer
PEEK tetningsringer
PEEK støtteringer

Hver type PEEK-ring tjener et unikt, målrettet formål i integrerte tetningssystemer, og samarbeider for å levere stabil og pålitelig utstyrsdrift:

PEEK-støtteringer: Beskytter effektivt O-ringer og hovedtetningselementer mot ekstruderingsdeformasjon og svikt under ekstremt høytrykksdriftsforhold
PEEK tetningsringer: Fungerer som det kjerneisolerende laget for å fange opp flytende og gassformige medier, og stopper lekkasje på tvers av systemet
O-ringer: Leverer vedvarende elastisk kompresjonskraft, og sikrer tett, langsiktig tetningsstabilitet for mekaniske sammenstillinger

Selvsmørende og anti-slitasjeytelse

PEEK-ringer er mye brukt som isolerende pakninger og sliteinnsatser for friksjonspar, installert mellom roterende aksler og utstyrshulrom. Ved å utnytte PEEKs iboende selvsmørende egenskaper, muliggjør disse ringene pålitelig oljefri tørrfriksjonsdrift, og gir betydelige mekaniske fordeler:

Minimer overflatefriksjon og progressiv komponentslitasje
Beskytt metalliske aksler og utstyrshus av høy verdi mot slitasjeskader
Reduser mekanisk driftsstøy for jevnere drift av utstyret
Forleng den totale levetiden til roterende og transmisjonssystemer

Høypresisjonsposisjonering og ekstrem dimensjonsstabilitet

PEEK-ringene fungerer som grensekrager med høy stabilitet og låseringer mot forskyvning, og leverer presis mekanisk posisjonering. Utstyrt med eksepsjonell anti-kryp motstand, opprettholder de stiv dimensjonsnøyaktighet under vedvarende høye temperaturer og høyt trykk miljøer, med nøkkelstyrker som nedenfor:

Begrens aksial bevegelse av bevegelige deler effektivt og stabiliser monteringsklaringer
Bevar fullstendig dimensjonsintegritet under langvarige ekstreme arbeidsbelastninger
Eliminer delforskyvning og posisjonsavvik under langsyklusutstyrsdrift
Oppretthold konsekvent høy presisjon mekanisk matchingsnøyaktighet

Allsidige industrielle applikasjonsstyrker

PEEK-ringene er bedre enn tradisjonelle metallkolleger, og har overlegen miljømessig holdbarhet og tilpasningsevne i flere scenarier, egnet for strenge industrielle driftsmiljøer. Deres kjerneapplikasjonsfordeler inkluderer:

Tetningsassistanse og vibrasjonsreduksjon: Optimalisert for pumper, ventiler og roterende utstyr for å øke tetningstettheten samtidig som den absorberer vibrasjoner og senker kjørestøyen
Bred kjemisk motstand: Tåler erosjon fra hydraulikkolje, kjølevæske, svak syre, svak alkali og saltspray
Kjernekomponentbeskyttelse: Isoler og beskytt interne nøkkeldeler i kjemiske væskesystemer og offshore marine maskineri
Rustfritt alternativ: Unngå fullstendig rust og oksidasjonssvikt som er iboende til metallringer

Materialegenskaper og profesjonell produksjonsteknologi

PEEKs iboende materialegenskaper – høyt smeltepunkt, høy smelteviskositet og rask krystalliseringshastighet – induserer lett intern restspenning, synkemerker, formforvrengning og dårlig sirkularitet under presisjonsbehandling. For å eliminere iboende materialfeil og oppnå langsiktig dimensjonskonsistens, tar vi i bruk to modne, prosessstandardiserte produksjonsløsninger: presisjons-CNC-maskinering og høytemperaturpresisjonssprøytestøping.

1 presisjons CNC-bearbeiding (med profesjonell spenningsavlastende gløding)

CNC-maskinering kombinert med dedikert spenningsavlastende gløding er vår førsteklasses produksjonsprosess for kritiske komponenter med høy spesifikasjon, bredt brukt for høypresisjon PEEK-ringproduksjon. Gjeldende scenarier, behandlingssmertepunkter og våre optimaliserte tekniske løsninger er sortert i tabellen nedenfor:

Punkt	Detaljer
Gjeldende scenarier	Vakuumkammertilbehør, deler av halvlederutstyr, høypresisjonstetningskomponenter, spesialtilpassede ultratynne spesialformede pakninger og komplekse arbeidsstykker med flere hull; leverer ultrapresise dimensjoner, ultratett toleransekontroll og utmerket flathetskonsistens
Behandlingsrisikoer og årsaker til feil	Innvendig restspenning genereres ved å kutte friksjonsvarme, mekanisk klemtrykk og urimelig lagdelt kutting. Akkumulert spenning forårsaker forvrengning etter prosessering, flathetsforringelse og dimensjonsdrift. Produktene kan bestå første inspeksjon, men deformeres gradvis etter gjentatte termiske sykluser, noe som til slutt fører til tetningslekkasje
Standard optimaliseringsløsninger	1. Optimaliser skjæreparametere med redusert matehastighet og segmentert fresing for å redusere øyeblikkelig skjærespenning 2. Vedta romtemperatur naturlig aldring etter grov bearbeiding før du fullfører presisjonsskjæringen 3. Bruk fleksible klemmefester for ultratynne pakninger for å unngå stiv klemdeformasjon 4. Implementer gradientoppvarming og langsom avkjølingsgløding for å frigjøre restspenning fullt ut etter etterbehandling
Ultratynn pakningsløsning (<0,5 mm)	Ultratynne arbeidsstykker har lav stivhet og er utsatt for vibrasjoner og kuttedeformasjoner. Vi tar i bruk hjelpestøttearmaturer, redusert spindelhastighet og mindre enkeltlags skjæredybde for å stabilisere skjærekraften og garantere jevn tykkelsestoleranse

2 Høytemperaturpresisjonssprøytestøping

Høytemperaturpresisjonssprøytestøping brukes hovedsakelig for kostnadseffektiv masseproduksjon av standard PEEK-forseglingsdeler. Begrenset av PEEKs materialegenskaper, har denne prosessen målrettet gjeldende områder og tekniske terskler. Alle prosessutfordringer og standardiserte optimaliseringstiltak er oppsummert i tabellen nedenfor:

Punkt

Detaljer

Gjeldende scenarier

Egnet for store partier, middels presisjon standard flate PEEK-pakninger. Ikke anvendelig for ultratynne og intrikat strukturerte presisjonspakninger, da ujevn veggtykkelse lett forårsaker intern spenningskonsentrasjon og dimensjonsforskyvning etter operasjonen

Viktige tekniske utfordringer

PEEK har høy smelteviskositet og ubalansert krystalliseringskrymping. Tradisjonell rask avforming og rask avkjøling fanger opp massiv restspenning, og forårsaker forvrengning og størrelsesavvik under vekslende temperatursykluser. Dårlig smeltefluiditet fører også til ufullstendig fylling, luftbobler, pinholes og synkemerker

Komplett prosessoptimaliseringssystem

1. Helt tørre rå PEEK-pellets for å eliminere fuktinduserte defekter

2. Kalibrer formtemperatur, injeksjonstrykk og holdetid nøyaktig

3. Vedta naturlig langsom avkjøling etter avforming og forby rask vannslukking

4. Redesign portlayout for å balansere smelteflyt og forene krympingshastigheten

5. Forleng pakketiden og implementer obligatorisk utglødning etter støpeformen

6. Optimaliser eksosåpninger, øk utstyrstemperaturen moderat og finjuster injeksjonsparametere for å løse fyllingsfeil

Produktinformasjon

Produktnavn:Polyetereterketon (PEEK) pakninger

Materiale:Ufylt PEEK, Karbonfylt PEEK, Grafittfylt PEEK

Farge:Svart, beige

Standard tykkelsesområde:0,15 mm / 0,2 mm / 0,3 mm / 0,5 mm / 1 mm / 2 mm / 3 mm ~ 15 mm

Ultratynne tilpassede størrelser:Ultratynn < 0,5 mm er en kategori for høypresisjonsmaskinering og krever forhåndskommunikasjon av prosessplanen.

CNC maskineringsnøyaktighet:Ytre diameter/indre diametertoleranse: ±0,02 ~ ±0,05 mm, tykkelsestoleranse: ±0,03 ~ ±0,06 mm

Formsprøytestøpingsnøyaktighet:Ytre diameter/indre diametertoleranse: ±0,05 ~ ±0,10 mm, tykkelsestoleranse: ±0,08 ~ ±0,15 mm

Prøve:Skal forhandles

Sertifikater:ISO9001, RoHS, REACH

Pakningstyper:Ringformede flate polyetheretherketone (PEEK) pakninger, flerhulls flenspakninger, uregelmessig formede pakninger, ultratynne PEEK tetningspakninger

Produktegenskaper

På grunn av den unike molekylære strukturen til polyetheretherketon, overgår polyetheretherketone (PEEK) pakninger nylon, POM, PTFE, gummi og metall shims i omfattende ytelse. Designet for forseglings- og avstandsoppgaver, opprettholder de stabil ytelse under ekstreme driftsforhold, inkludert høy varme, kjemisk eksponering, vakuummiljøer og gjentatt syklisk kompresjon.

1. Effektiv elektrisk isolasjon

Ufylte virgin Polyetheretherketone (PEEK) pakninger skaper effektiv elektrisk separasjon mellom sammenkoblede metallkomponenter. De blokkerer elektrisk ledning, undertrykker elektrokjemisk korrosjon og reduserer kortslutningsrisiko, ofte tatt i bruk i nye energibatteripakker, elektriske kontrollenheter og elektronisk presisjonsmaskinvare.

2. Bredt driftstemperaturområde

Klassifisert blant førsteklasses varmebestandig ingeniørplast, tilbyr PEEK kontinuerlig driftstemperatur opp til 260 °C og kortsiktig toppmotstand som når 330 °C. Den forblir seig ved -60°C uten kaldskjørhet. Utsatt for vedvarende flenstrykk ved høye temperaturer, undertrykker PEEK kryp og beholder kompresjonsforbelastningen jevnt og trutt i stedet for å tynnes over tid.

3. Stabil forseglingsforspenning

Enestående anti-krypegenskaper hjelper PEEK med å opprettholde jevn tykkelse under tilbakevendende flenskompresjon og termiske belastninger. Som tetningsplater kontrollerer de monteringsklaringer, demper vibrasjoner og reduserer overflateslitasje inne i automatiserte transmisjonssystemer og robotenheter.

4. Overlegen kjemisk motstand

De fleste organiske løsemidler kan ikke løse opp PEEK. Den forblir stabil i svake syrer, svake alkalier, smøremidler og kjølemidler, og beskytter utstyr mot kjemisk erosjon. Dette gjør PEEK-pakninger til en foretrukket løsning for kjemiske væskebehandlingslinjer og laboratorieanalyseapparater.

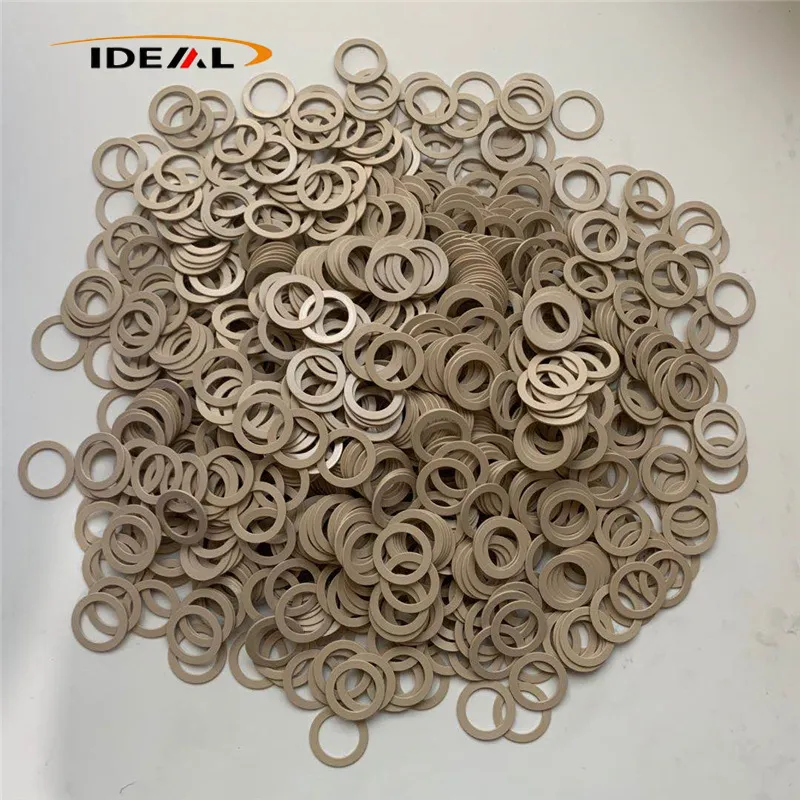

PEEK gaskets

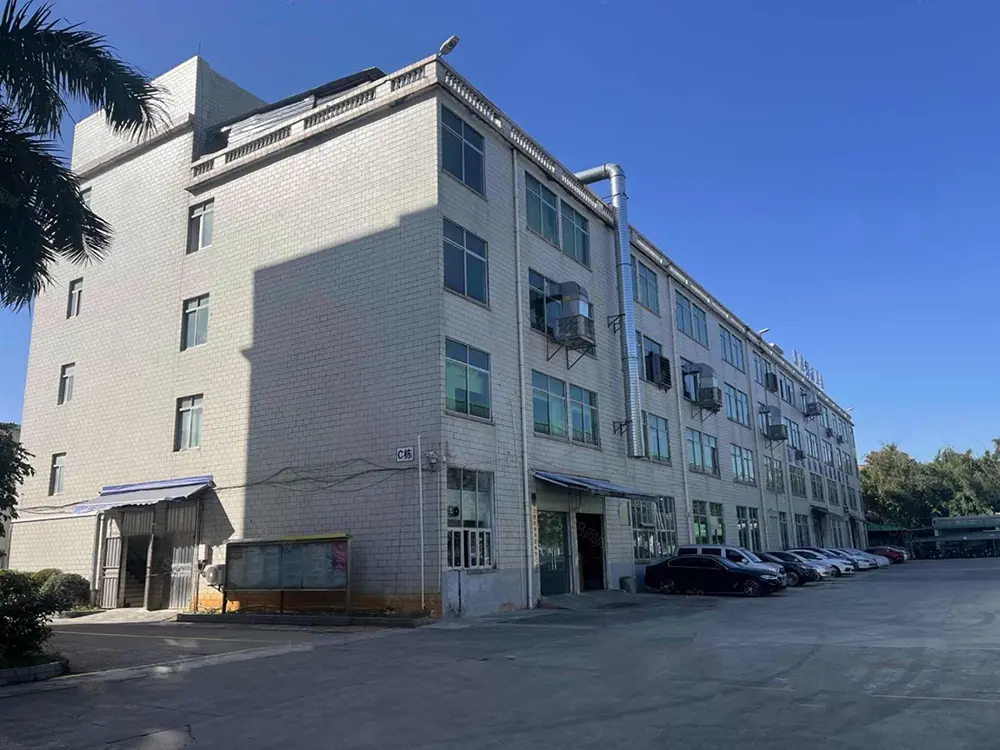

Vår fabrikk

1. Bedriftens kjernestyrke

- 15 års spesialisering innen PEEK-pakninger og tetningskomponenter

- Dobbel produksjonsekspertise: presisjons CNC-maskinering + formsprøytestøping

- Utstyrt med høypresisjon CNC dreiebenker, freser, maskineringssentre, 5-akse maskiner

- In-house støvfritt injeksjonsverksted og full formutviklingsevne

2. Råvareforsikring

- Kun 100 % virgin PEEK-harpiks; ingen resirkulerte eller blandede materialer

- Full batch-sporbarhet med materialdatablad og offisielt COA levert

- Tilpassede materialkvaliteter tilgjengelig i henhold til kundens tekniske krav

3. Dimensjons- og tetningspresisjon

- Produsert 100 % etter kundens tegninger (tykkelse, ID, OD, hullposisjoner)

- Høypresisjonstoleranse: ±0,005 mm – ±0,02 mm

- Streng planhetskontroll; null forvrengning for ultratynne pakninger

- Nøyaktig flerhullsplassering for enkel flensmontering og boltjustering

4. Ultra-ren produksjon for halvledere og vakuum

- Ultralydrengjøring + støvfri tørking for renrom og vakuumapplikasjoner

- Lavt utgassing, lite partikkel, lavflyktige utslippskontroll

- Endelig vakuumpakking for å unngå forurensning

5. Stressavlastning og stabilitetskontroll

- Obligatorisk gradientgløding for alle polyetheretherketone (PEEK) pakninger

- Eliminerer maskineringsspenning, støpespenning og indre materialbelastning

- Forhindrer langvarig forvrengning, lekkasje og deformasjon under varmesyklus

- Overlegen konkurrenter som hopper over gløding og rengjøring for å kutte kostnader

6. Kvalitetsstyringssystem

- Tiered QC for generelle industrielle og avanserte vakuum/renromskvaliteter

- Fullt inspeksjonsutstyr for flathet, hardhet og dimensjonstoleranse

- Prosess tilpasset reelle arbeidsforhold for å unngå feltsvikt

7. Kjernematerialer og -produkter

- Fokus: PEEK og høyytelses fluorplast

- Produkter: tetningspakninger, sliteringer, bufferdeler, presisjonskonstruksjonskomponenter

- One-stop-løsning: materialvalg → design → maskinering → ferdige deler

8. Målapplikasjoner

- Kjemisk væskeutstyr

- Ny energibatterienhet

- Halvleder- og vakuumsystemer

- Laboratorieinstrumenter og presisjonsutstyr

9. Global Service Commitment

- Strenge kvalitetsstandarder for langsiktige internasjonale partnerskap

- Skreddersydde løsninger og stabil leveranse

- Profesjonell støtte for avanserte forseglingsapplikasjoner over hele verden

FAQ

Spørsmål 1: Sprøytestøpte PEEK-pakninger koster mindre for identiske dimensjoner. Kan de erstatte CNC-maskinerte direkte for vakuumforseglingsapplikasjoner?

A1: Vi anbefaler ikke denne erstatningen. Sprøytestøping etterlater høyere gjenværende indre stress og øker sjansen for skjulte porer inne i produktet. For lavt avgassing og rent vakuumarbeidsscenarier er CNC-maskinert PEEK-pakning laget av virgin harpiks med stressavlastende utglødning og støvfri rengjøringsbehandling alltid det foretrukne alternativet.

Q2: Gir en tykkere PEEK-plastpakning alltid bedre tetteresultater?

A2: Dette er ikke tilfelle. Tetningseffektivitet henger på flat overflates tilpasningstetthet, monteringsforspenning og materialets anti-kryp-evne. Riktig tykkelse må samsvare med den utformede klaringen til utstyret ditt. For tykke eller tynne pakninger vil endre boltforspenningsverdier og undergrave langsiktig tetningsstabilitet.

Spørsmål 3: Vil dimensjonsdrift fortsatt forekomme på polyetheretherketon-pakninger etter glødingsbehandling?

A3: Standard gradientgløding eliminerer det store flertallet av gjenværende spenning og reduserer drastisk risikoen for dimensjonsforskyvning. Små deformasjoner kan fortsatt forekomme under ekstrem belastning, drastiske temperatursvingninger, eller hvis råmateriale av lav kvalitet tas i bruk. For applikasjoner med ultrapresisjonsutstyr anbefaler vi å legge til en inspeksjonsprosedyre før aldring av ferdige produkter for ekstra stabilitetssikkerhet.
