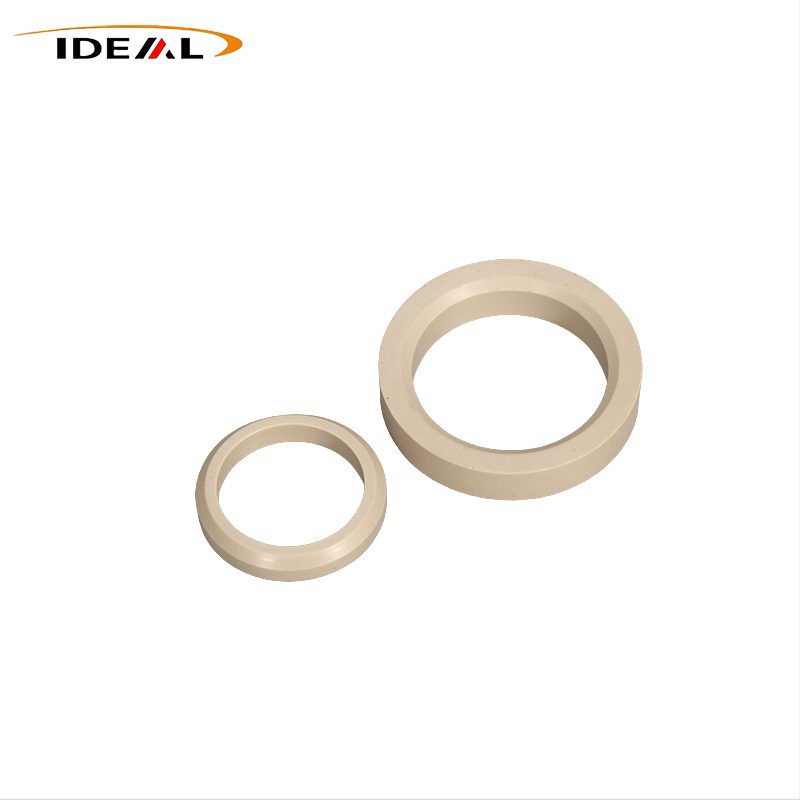

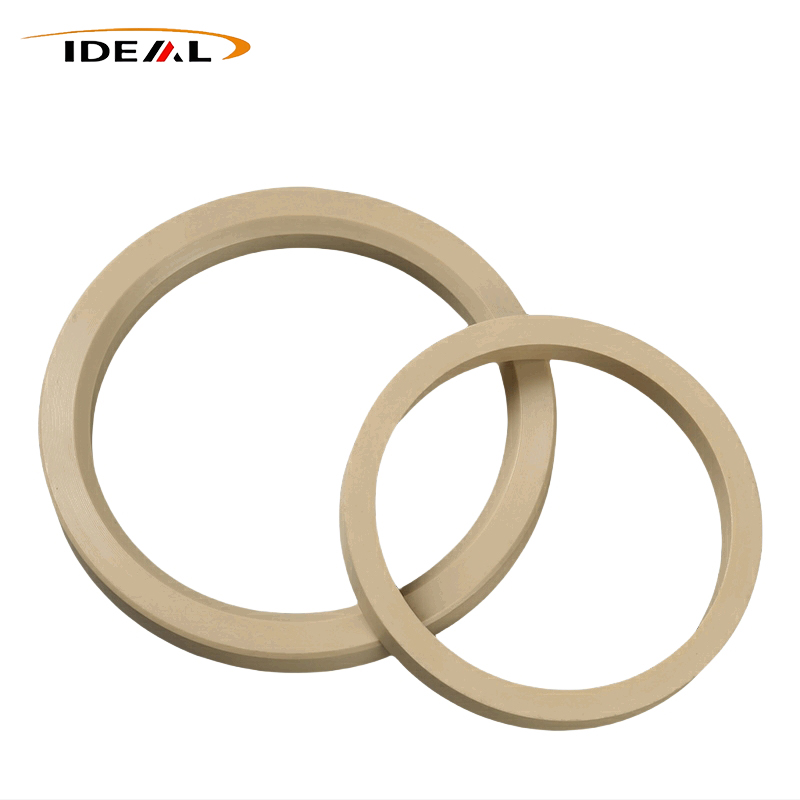

PEEK Back-up ringer

Ideell plaster en PEEK-produsent av reserveringer. Produktene er stive hjelpebeskyttelseskomponenter spesialdesignet for høytrykkstetningssystemer. De er alltid satt sammen med elastiske O-ringer i stedet for å fungere uavhengig. Som en stiv beskyttende barriere forhindrer de effektivt O-ringer fra å bli klemt inn i monteringshull under ekstremt trykk, og unngår skjærskader og tetningssvikt. Dette forbedrer trykkmotstandsnivået og den totale levetiden til hele tetningsenheten betydelig, noe som gjør dem til essensielt tilbehør for avansert industrielt presisjonsforseglingsutstyr.

Arbeidsprinsipp og samsvarsregler

1 uavhengig funksjonell avdeling

2 kompatible O-ringmaterialer

• Konvensjonelle arbeidsforhold: Matchet med NBR, EPDM og vanlige O-ringer av gummi
• Høyt trykk og kjemiske korrosjonsforhold: Foretrekk FKM eller FFKM O-ringer
• Myke gummipakninger (FFKM / Silikon): De er obligatoriske, da disse materialene har dårlig anti-ekstruderingsevne og blir lett skadet under trykk

3 Installasjonsretningslinjer

• Enveistrykk: Installer en enkelt PEEK-støttering på høytrykkssiden av O-ringen
• Toveis trykk: Installer en støttering på hver side av O-ringen for dobbeltsidig beskyttelse
• Vanlige lavtrykksscenarier: Det anbefales ikke å stable flere støtteringer, noe som vil øke monteringsfriksjonen og forårsake installasjonsstopp

Strukturell design og dimensjonale funksjoner

• Dimensjonstoleransedesign: Den indre diameteren er litt større enn akseldiameteren; ytre diameter er litt mindre enn hulromsboringen, noe som sikrer jevn rilletilpasning uten fastkjøring eller langvarig friksjon
• Kantbehandling: Inner- og ytterkanter er avfaset for å eliminere skarpe hjørner, forhindrer riper i O-ringen under montering og reduserer klebeproblemer

Vanlige strukturelle typer

• Solide endeløse ringer: Høyeste stivhet og deformasjonsmotstand, egnet for arbeidsforhold med ultrahøyt trykk
• Delte ringer med forspenning: Enkel å installere og demontere på stedet, ideell for utstyr som krever hyppig vedlikehold
• Avtrappede støtteringer: Tilpasset spesialstruktur for ikke-standard spor og personlige tetningsscenarier

Produksjonsprosesser og prosesskontroll

1 Vanlige produktdefekter og årsaker

• Forvrengning og dårlig flathet: Forårsaket av overdreven CNC-skjærevarme, stiv klemdeformasjon eller ustabilt injeksjonspakningstrykk og rask avkjøling
• Dimensjoner utenfor toleranse: Som følge av slitte skjæreverktøy, defekte inventar eller utilstrekkelig krympekompensasjon under støping
• Ovalitet og dårlig sirkularitet: Generert av klemdeformasjon av tynnveggede arbeidsstykker, fjerning av torsjon eller ujevn formkjøling

2 Løsninger for prosessoptimalisering

• CNC-bearbeidingsoptimalisering: Bruk profesjonelle skjæreverktøy i hardmetall, reduser matehastigheten for å kontrollere skjærevarmen, og bruk tilpassede fleksible armaturer for å unngå deformasjon av tynnvegget klemme
• Sprøytestøpingsoptimalisering: Nøyaktig stabiliser smeltetemperatur, formtemperatur og pakketrykk; ta i bruk gradert langsom kjøling og forby rask vannkjøling for å redusere gjenværende stress

3 Behandle søknadsscenarier

• Presisjons-CNC-bearbeiding: Egnet for prototypeprøver, tilpasning av små partier, ikke-standardstørrelser og delte reserveringer. CNC solide ringer er førstevalget for høytrykksutstyr, og unngår effektivt sveiselinjedefekter på støpte produkter
• Høytemperatursprøytestøping: Egnet for masseproduksjon av standard solide ringer, med høy produksjonseffektivitet og stabil batchkonsistens

Kjernepåminnelse: Uavhengig av produksjonsprosessen, er spenningsavlastende gløding avgjørende for å sikre langsiktig dimensjonsstabilitet og anti-vridningsytelse til Polyetheretherketone Back-up Rings i ekstreme arbeidsmiljøer.

Produktegenskaper

Disse ringene fungerer som stive anti-ekstruderingsforsterkningsinnsatser spesielt designet for høytrykkstetningsarrangementer. De utnytter de eksepsjonelle fysiske fordelene til PEEK-polymer for å beskytte primære elastiske tetninger som O-ringer mot ekstruderingsskader.

1. Anti-ekstruderingsbeskyttelse under ekstreme belastninger

PEEK viser enestående anti-kryp ytelse. Permanent deformasjon forekommer knapt under vedvarende kraftig kompresjon. Selv under ekstremt trykk kombinert med høye temperaturer, beholder ringene geometrien og skjermer kontinuerlig O-ringene, og opprettholder pålitelig anti-ekstruderingsytelse over lengre sykluser.

2. Forutsigbar termisk stabilitet

Står overfor gjentatte skift mellom høye og lave temperaturer, har Polyetheretherketone Back-up Ringer jevn termisk ekspansjonsadferd uten åpenbar forvrengning. Materialet forblir formbart ved lave temperaturer og motstår mykning under varme for å holde hele tetningsenheten funksjonell.

3. Fuktfri dimensjonsstabilitet

Sterk strukturell stivhet gir pålitelig kompresjonsmotstand. Forskjellig fra nylonalternativer, absorberer PEEK ubetydelig fuktighet. Vannkontakt vil ikke utløse hevelse, så risikoen for fastkjøring og dimensjonsavvik elimineres helt.

4. Lavfriksjonsoverflate for bevegelsestetninger

Iboende solid selvsmøring gir en lav friksjonskoeffisient. For frem- og tilbakegående og roterende tetningssystemer forblir friksjonen mellom støtteringen, O-ringen og metallsporet lav. Ekstra fett er unødvendig, og matcher rene oljefrie produksjonsmiljøer.

5. Høy pulstrykkmotstand

Robust mekanisk styrke gjør at PEEK kan tåle sykliske trykkstøt og tilbakevendende støtbelastninger. Sprekkdannelse og brudd skjer sjelden under kontinuerlige høytrykkspulser, noe som gjør dem egnet for hydrauliske sylindre og pulstrykkmaskineri.

Applikasjonsscenarier

Som tilpasset beskyttelsestilbehør for høytrykkstetningskonstruksjoner, er disse ringene konstruert hovedsakelig for å løse O-ringskader utløst av ekstrudering under intenst trykk. De fungerer spesielt godt i tøffe miljøer med høy varme, ekstremt trykk, kjemisk korrosjon og vekslende trykkbelastninger - forhold der standard PTFE- eller nylonstøtteringer har en tendens til å svikte for tidlig fra krypning.

Hydraulisk og væskedrevet maskineri

Nedihullsutstyr for leting etter olje og gass

Halvledervakuumbehandlingssystemer

Romfartskomponenter om bord

Utstyr for håndtering av kjemiske væsker

Presisjonsmedisinske høytrykksinstrumenter

Våre fabrikkfordeler

Vi er en profesjonell produsent som utelukkende fokuserer på produksjon av høyytelses PEEK-backup-ringer. Vi gjenkjenner dypt de utbredte smertepunktene i scenarier med høytrykksforsegling som plager de fleste sluttbrukere:

- O-ringsekstruderingsfeil under kontinuerlig høyt trykk

- Kaldstrømningsdeformasjon og permanent forvrengning av støtteringer

- Produktforvrengning og systemlekkasje etter feltinstallasjon

De fleste vanlige PEEK-leverandører av backupring sikrer at produktene oppfyller grunnleggende utseende- og dimensjonsstandarder under romtemperatur, mens de i stor grad ignorerer kontrollen av intern restspenning. Slike produkter passerer lett rutinemessige romtemperaturinspeksjoner, men svikter raskt under ekstrem kombinert høy temperatur og høyt trykk. Dette fører uunngåelig til:

- Uventet og uplanlagt utstyrsstans

- Hyppig utskifting av deler og kraftig økte vedlikeholdskostnader

- Ustabil drift av hydrauliske og væsketetningssystemer

For å løse denne vanlige industrifeilen tar vi avspenningsgløding som en obligatorisk kjerneproduksjonsprosess, som skiller produktene våre fra vanlige motparter. Alle våre produkter, enten det er presisjons-CNC-maskinert eller høytemperatur-sprøytestøpt, bruker standardiserte produksjonsprosedyrer:

- Streng segmentert temperaturkontrollert gløding: Eliminerer intern restspenning generert under maskinering og støping

- Maksimert spenningsfrigjøring: Unngår deformasjon etter installasjon under tøffe arbeidsforhold

- Stabil total ytelse: Garanterer konsistent flathet og presis dimensjonsstabilitet under virkelige høytemperatur- og høytrykksdriftsmiljøer

Vi tilbyr et komplett utvalg av tilpassbare Polyetheretherketone Backup Rings med forskjellige spesifikasjoner, som dekker mainstream-modeller og personlige løsninger:

- Produkttyper: Solide endeløse ringer, delte ringer med forspenning og skreddersydde trinnringer

- Standardspesifikasjoner: Full størrelse i samsvar med AS568 og ISO3601 standarder

- Tilpasningstjeneste: Helt skreddersydde produkter i henhold til kundenes eksklusive tekniske tegninger

- Råvarealternativer: Importert og innenlands ufylt ren PEEK, karbonfiberfylt PEEK for økt styrke og slitestyrke

Våre allsidige polyetereterketon-backup-ringer brukes i stor utstrekning til forskjellige ekstreme arbeidsscenarier, inkludert halvlederutstyr, olje- og gassanlegg nedihulls, høytrykkshydraulikksystemer, nytt energiutstyr og kjemisk prosesseringsmaskineri, og tilfredsstiller varierte strenge driftskrav.

Som en pålitelig leverandør av høytrykks-PEEK-forseglings-hjelpekomponenter, spesialiserer GuangZhou Ideal seg på å produsere førsteklasses støtteringer som effektivt forhindrer elastisk tetningsekstrudering i hydrauliske og væskesystemer. Våre kjernefordeler er oppsummert som nedenfor:

- Profesjonell teknisk støtte: Modent FoU- og produksjonsteam for å støtte tilpassede dimensjoner og modifiserte materialformler

- Scenarioorientert tilpasning: Optimaliser produkter rettet mot forskjellige ekstreme trykk- og temperaturarbeidsmiljøer

- Global servicedekning: Langsiktige samarbeidende kunder inkluderer produsenter av hydrauliske sylindere, væskeventilbedrifter og leverandører av offshore ingeniørutstyr i flere land og regioner

FAQ

Q1: Kan PEEK-støtteringer erstatte O-ringer helt?

A1: Definitivt ikke. O-ringer gir elastisk tilbakeslag for tetningseffekter, mens Polyetheretherketone Back-up Ringer kun gir anti-ekstruderingsbeskyttelse. De to delene må monteres som et matchende sett.

Q2: Hvordan velge mellom delte back-up ringer og solide endeløse back-up ringer?

A2: Solide endeløse ringer har overlegen stivhet og langt bedre ytelse under ekstremt trykk. Delte varianter tillater problemfri installasjon i tetningsspor, monteringsstrukturer som krever hyppig demontering og gjenmontering. Deres maksimale trykkvurdering er litt lavere sammenlignet med solide stiler.

Q3: Hvilke fordeler har Polyetheretherketone Back-up Rings fremfor PTFE-alternativer?

A3: PEEK har høyere stivhet, pluss enormt forbedret motstand mot kryp og kald flyt. Den motstår deformasjon og for tidlig svikt under høy temperatur og høyt trykk langt bedre enn PTFE. PTFE er mykere og mer kostnadseffektiv kun for grunnleggende lavtrykksarbeidsforhold.

Spørsmål 4: Er et par med to støtteringer obligatorisk for toveis trykkapplikasjoner?

A4: Ja. Trykket veksler på begge sider kontinuerlig under toveis arbeidsforhold. O-ringen trenger stiv støttende beskyttelse på to sider. Enkeltsidig installasjon vil føre til tetningsskader når trykket reverserer.

Spørsmål 5: Polyetheretherketone Back-up Ringer ser intakte ut visuelt, men de fungerer ikke etter installasjon. Hva forårsaker dette problemet?

A5: Den vanligste årsaken er utilstrekkelig fjerning av intern restspenning. Når utstyret varmes opp og bærer trykk, vrir ringene seg ut av form, og skaper små hull. O-ringer blir deretter presset gjennom disse hullene og får irreversibel skade.

Spørsmål 6: Hvordan kan vi redusere sviktrisikoen for høytrykksforseglingsprosjekter?

A6: Prioriter solide endeløse Polyetheretherketon Back-up Ringer produsert via CNC maskinering. Dette unngår ulemper inkludert splittede strukturer og sveiselinjedefekter fra sprøytestøping. I mellomtiden, bekreft at leverandøren implementerer standardiserte prosedyrer for utglødningsavlastning.

Spørsmål 7: Hvorfor foretrekker halvlederanlegg Polyetheretherketone Backup Rings i stedet for PTFE-versjoner?

A7: Mange halvlederprosesser opererer under høyt trykk, hvor FFKM O-ringer er utsatt for ekstruderingsskader. PEEK gir sterkere anti-kryp ytelse. I tillegg genererer rene PEEK-kvaliteter minimal materialeavgassing, og tilfredsstiller strenge krav til renslighet inne i prosesskamrene.
